خانهبرندهابرنا کنترل فاز دیجیتال برنا الکترونیک (مدل DSN/C)
محصول قبلی
کنترل فاز میکروپروسسوری برنا الکترونیک (مدل TMP-D) ۵۴۸,۰۰۰ تومان
بازگشت به محصولات
محصول بعدی
کنترل فاز برنا الکترونیک (مدل ASN) ۵۳۶,۰۰۰ تومان
برای بزرگنمایی کلیک کنید
برنا الکترونیک

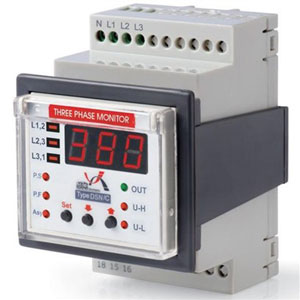

کنترل فاز دیجیتال برنا الکترونیک (مدل DSN/C)

۶۹۶,۰۰۰ تومان

کنترل فاز دیجیتال برنا الکترونیک جهت حفاظت مدار در برابر اختلالات ولتاژ شبکه مورد استفاده قرار میگیرد. رله کنترل فاز برنا الکترونیک مستقیما سه فاز را قطع و وصل نمی‌کند، بلکه به کنتاکتور فرمان قطع و وصل می‌دهد.

موجود

مقایسه
افزودن به لیست علاقه‌مندی
دسته: برنا, برندها, تجهیزات تابلویی, کنترلر و تایمر
اشتراک گذاری
  • توضیحات
  • مشخصات
  • نحوه ارسال سفارش
توضیحات

کنترل فاز

کنترل فاز یکی از انواع تجهیزات حفاظتی است که جهت حفاظت‭ ‬الکترو ‬موتورها‭ ‬در‭ ‬مقابل‭ ‬اختلالات‭ ‬شبکه‬‬‬‬‬‬‬‬‬‬‬‬ مورد استفاده قرار میگیرد. رله کنترل فاز قابلیت تشخیص‭ ‬تغییر‭ ‬توالی‭ ‬فاز‭ ‬‬‬‬‬‬‬‬‬،‭ ‬قطع‭ ‬یک‭ ‬فاز‭ ‬‬‬‬‬‬‬‬، ‬عدم‭ ‬تقارن‭ ‬ولتاژ‭ ‬سه‭ ‬فاز‬‬‬‬‬‬‬‬‬‬، کاهش‭ ‬ولتاژ‭ ‬شبکه‬‬‬‬‬‬ را دارد و از این طریق به حفاظت مدار می پردازد.

کنترل فاز دیجیتال برنا الکترونیک

کنترل فاز دیجیتال برنا الکترونیک دارای صفحه نمایش دیجیتال و چند ‭ ‬LEDجهت اعلام ‬خطاهای‭ ‬مختلف‭ ‬و‭ ‬حالت‭ ‬عادی، امکان انتخاب‭ ‬زمان‭ ‬وصل رله ‬پس‭ ‬از‭ ‬رفع‭ ‬خطا‬‬‬‬‬‬‬‬‬‬‬‬‬‬ ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ می باشد. کنترل فاز برنا الکترونیک از دقت و کیفیت بالایی برخوردار است و در صورت بروز خطا سرعت عملکرد مطلوبی دارد.

نحوه کار کنترل فاز برنا الکترونیک

کنترل فاز دیجیتال برنا الکترونیک



ترمینال های L3 , L2 , L1 به سه فاز منبع تغذیه و ترمینال N به نول شبکه متصل می شود. ترمینال‌های‭ ‬۱۵‭ ‬و‭ ‬۱۸‭ ‬مانند‭ ‬شستی‭ ‬استوپ‭ ‬در‭ ‬مدار‭ ‬سری‭ ‬می‌شوند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ در این حالت کنترل فاز شروع به کار میکند. در‭ ‬صورتیکه اختلالی در‭ ‬شبکه‭ ‬سه‭ ‬فاز‭ ‬رخ دهد،‭ ‬LED‭ ‬مربوط به آن خطا روشن LED خروجی خاموش می شود‭ ‬و‭ ‬رله کنترل فاز قطع می شود. (در این حالت کنتاکت 15 و 18 قطع شده است).
پس از رفع خطا، کنترل فاز با سپری کردن تاخیر تعیین شده توسط کاربر، دوباره وصل می شود.(کنتاکت 15 به 18 متصل می شود.) در این حالت چراغ OUT روشن می باشد.
نکته : اگر ‬پس‭ ‬از‭ ‬نصب‭ ‬دستگاه،‭ ‬سیگنال‭ ‬SEQU‭ )‬ توالی‭ ‬فاز‭( ‬ روشن‭ ‬بود، ‬جای‭ ‬دو‭ ‬فاز‭ ‬روی‭ ‬ترمینال‌های‭ ‬رله‭ ‬کنترل‭ ‬فاز‭ ‬عوض‭ ‬شود‭ )‬مثلا‭ ‬S‭ ‬با‭ ‬R‭ ‬عوض‭ ‬شود‭( ‬ تا‭ ‬سیگنال‭ ‬خاموش‭ ‬گردد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬





ویژگی های کنترل فاز دیجیتال برنا الکترونیک

دارای LED های اعلام وضعیت و صفحه نمایش دیجیتال

انتخاب‭ ‬زمان‭ ‬وصل رله ‬پس‭ ‬از‭ ‬رفع‭ ‬خطا‬‬‬‬‬‬‬‬‬‬‬‬‬‬

طول عمر بالا

عملکرد سریع

دقت بالا

دارای استاندارد CE اروپا

تلفات داخلی : 3 وات

عمر رله : الکتریکال 100000 بار قطع و وصل / مکانیکال 1000000 بار قطع و وصل

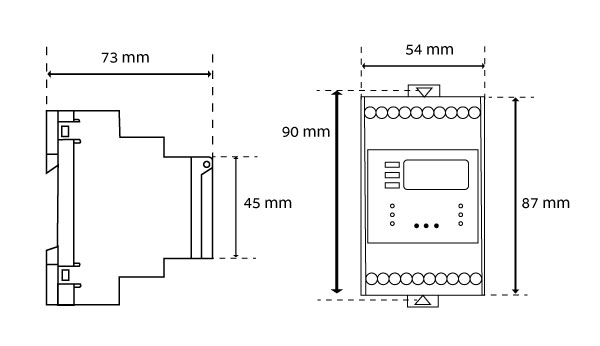

ابعاد

ابعاد کنترل فاز دیجیتال برنا الکترونیک

مشخصات
مدل

DSN/C

ولتاژ تغذیه

380VAC / 50-60Hz

جریان نامی رله

6A/220VAC, 6A/28VDC

تاخیر در وصل

0-300Sec

تاخیر در قطع

0-10Sec

بازه دما

+50~20- درجه سانتی گراد

کارآیی در رطوبت

15% تا 85%

خروجی

یک کنتاکت C/O

ابعاد (mm)

73*54*87

IP

20

قطع برای کاهش ولتاژ

300V

برند

برنا الکترونیک
