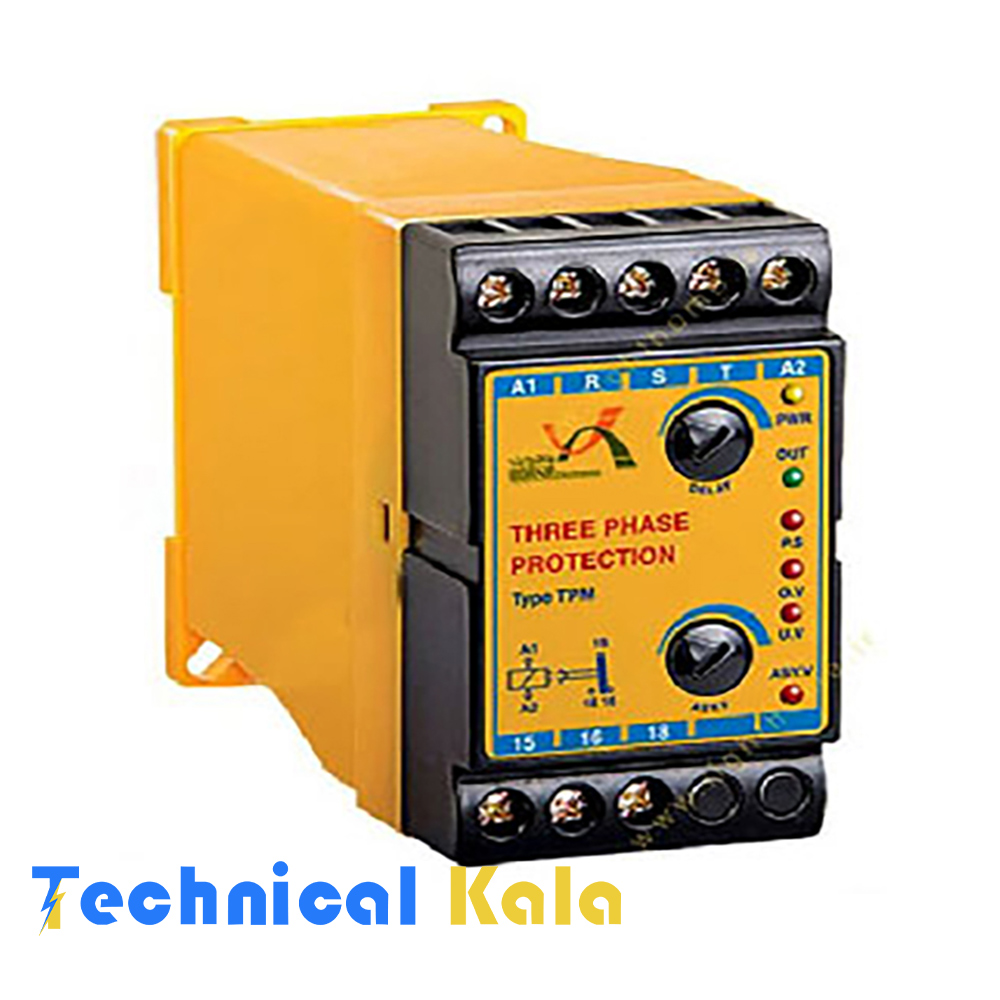

کنترل فاز برنا الکترونیک
کنترل فاز یکی از انواع تجهیزات حفاظتی است که از مدار در برابر تغییر توالی فاز ، قطع یک فاز ، عدم تقارن ولتاژ سه فاز، کاهش و یا افزایش ولتاژ شبکه محافظت می کند. کنترل فاز برنا الکترونیک دارای LEDهای اعلام خطاهای مختلف و حالت عادی است، همچنین این محصول دارای پیچ تنظیم زمان وصل رله پس از رفع خطا می باشد. کنترل فاز برنا الکترونیک از دقت و کیفیت بالایی برخوردار است و در صورت بروز خطا سرعت عملکرد مطلوبی دارد.
نحوه کار کنترل فاز بدون نول برنا الکترونیک
پس از وصل شدن سه فاز به ترمینالهای T,S,R و تغذیه 380 ولت به ترمینالهای A1 وA2 دستگاه شروع بکار میکند. با شروع به کار دستگاه چراغ PWR روشن شده و دستگاه پس از سپری کردن زمان تاخیر تنظیم شده توسط کاربر، چراغ OUT روشن می شود و باعث وصل شدن کنتاکت 15 به 18 می شود. اگر سیگنال های خطا روشن باشند زمانسنجی دستگاه آغاز نمی شود.
ترمینالهای ۱۵ و ۱۸ مانند شستی استوپ در مدار سری می‌شوند. در این حالت کنترل فاز شروع به کار میکند. در صورتیکه اختلالی در شبکه سه فاز رخ دهد، LED مربوط به آن خطا روشن LED خروجی خاموش می شود و رله کنترل فاز قطع می شود. (در این حالت کنتاکت 15 به 16 وصل می شود).
پس از رفع خطا، کنترل فاز با سپری کردن تاخیر تعیین شده توسط کاربر، دوباره وصل می شود.(کنتاکت 15 به 18 متصل می شود.) در این حالت چراغ OUT روشن می باشد. میزان تاخیر در وصل با استفاده از پیچ DELAY قابل تنظیم است.
اگر پس از نصب دستگاه ، LED توالی فاز P.S روشن بود، بایستی جای دو فاز عوض شود تا
LED مربوطه خاموش شود.
تشخیص عدم تقارن ولتاژ بین فازها توسط دسته ASY.V تنظیم میشود. این مقدار بین 5% تا 20% قابل تنظیم است.
میزان حساسیت نسبت به عدم تقارن توسط پیچ ASY.V قابل تنظیم می باشد. معمولا حساسیت بین 5% تا 20% قابل تنظیم است.
رله کنترل فاز برنا الکترونیک مستقیما سه فاز را قطع و وصل نمی‌کند، بلکه به کنتاکتور فرمان قطع و وصل می‌دهد.
LED های اعلام وضعیت کنترل فاز بدون نول برنا الکترونیک
OUT : درصورتی که ولتاژ عادی باشد و رله خروجی وصل باشد این LED روشن میشود.
PWR : در مواقع وصل تغذیه ورودی این سیگنال روشن می شود.
P.S : وقتی توالی فاز رخ می دهد این سیگنال دستگاه روشن می شود.
O.V : هنگامی که ولتاژ شبکه بیشتر از 15% حدود 437 ولت می شود.
U.V : هنگامی که ولتاژ شبکه کمتر از 20% حدود 304 ولت می شود.
ASY.V : درصورت دوفاز شدن شبکه و یا عدم تقارن بین ولتاژ فازها این LED روشن میشود. ( میزان ولتاژ قابلیت تنظیم از 300 تا 360 ولت توسط دسته را دارد)
ویژگی های کنترل فاز بدون نول برنا الکترونیک
دارای LED های نمایش تغذیه ورودی، حالت عادی (وصل خروجی)،توالی فاز، عدم تقارن ولتاژ سه فاز، افت ولتاژ، افزایش ولتاژ می باشد.
تلفات داخلی : 3 وات
امکان انتخاب زمان تاخیر در وصل
عملکرد دقیق و سریع
دارای استاندارد CE اروپا
عمر رله : الکتریکال 100000 بار قطع و وصل / مکانیکال 1000000 بار قطع و وصل

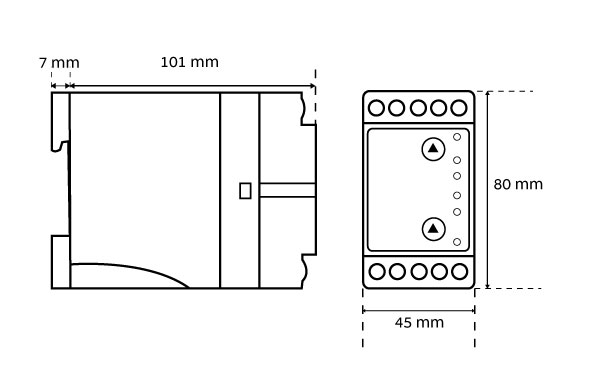

ابعاد
