کلید محافظ جان RCCB مخفف واژه ی Residual Current Circuit Breakerمیباشد که یکی از انواع کلید های حفاظتی برقی می باشد که برای حفاظت اشخاص و تجهیزات، در یک سیستم برقی مورد استفاده قرار می گیرد.
این کلید حفاظتی در برابر اتصال کوتاه و اضافه بار ندارد، و فقط عمل حفاظت در برابر جریان نشتی (جریان باقیمانده یا پسماند) را انجام میدهد.
نکته ۱: درصورتی که نیاز به کلیدی باشد که حفاظت در برابر اتصال کوتاه و اضافه بار و جریان نشتی را بطور همزمان انجام دهد میبایست از کلیدهای محافظ جان ترکیبی یا همان RCBO استفاده گردد.
نکته۲: کلید محافظ جان (RCCB) و کلید محافظ جان ترکیبی (RCBO) هردو زیرمجموعه ی کلیدهای (RCD) میباشند.
Residual Current Device (RCD)
Residual Current Circuit Breaker (RCCB)
(RCBO) Residual Current circuit Breaker and Overload
کلید محافظ جان، که در چند تیپ مختلف ارائه می شود یکی از ایمن ترین کلیدهای حفاظت برای تشخیص و قطع جریان نشتی برق و همچنین جلوگیری از ایجاد شوک ناشی از تماس غیر مستقیم با برق می باشد.
طریقه ی عملکرد کلید محافظ جان
نحوه عملکرد این کلید به این صورت است که از مقایسه اختلاف بین جریان رفت و جریان برگشت در صورت وجود اختلاف بین جریان رفت و جریان برگشت مدار را قطع می کند. به زبان ساده تر، این کلید جریان ورودی به دستگاه و جریان خروجی از آن را اندازه گیری می کند. در حالت عادی مقدار جریان رفت با جریان برگشت برابر است. ولی اگر اختلافی وجود داشته باشد که این اختلاف جریان می تواند به دلیل وجود اتصال بین هریک از سیم های فاز یا قسمت های الکتریکی مدار با بدنه باشد و به اصطلاح نشتی جریان گفته می شود،کلید محافظ جان این نشتی جریان را تشخیص و مدار را قطع می کند. این مقدار جریان های نشتی کوچک توسط کلید مینیاتوری شناسایی نمی شوند و در ساختمان سبب آتش سوزی شده و یا برای کاربر ایجاد برق گرفتگی می کنند. کلیدهای محافظ جان در صورت وقوع جریان نشتی در کسری از ثانیه و به سرعت عمل کرده و مدار را قطع می کنند.
براساس استاندارد بین المللی IEC61008-1 کلیدهای محافظ جان میبایست جریان پسماند را در مدت زمان بسیار کوتاهی (با توجه به تیپ متفاوت است) قطع کند.
کلیدهای محافظ جان در رنج جریان نامی ۱۰ تا ۶۳ آمپر و در موارد خاص تا ۱۲۵ آمپر در دو نوع ۲P (1P+N) و ۴P (3P+N) تولید میشوند.
رنج جریان نشتی این کلید ها برحسب میلی آمپر به شرح زیر میباشد:
۱۰, ۳۰, ۱۰۰, ۳۰۰, ۵۰۰
رنج متداول و مورد استفاده از این کلیدها ۳۰ میلی آمپر که جهت حفاظت در برابر برق گرفتگی میباشد.
نوع ۳۰۰ میلی آمپر آن جهت جلوگیری از آتش سوزی استفاده میشود.
این کلیدها در ۲ قدرت قطع اتصال کوتاه ۶کیلو آمپر و ۱۰ کیلو آمپر تولید میشوند که درصورتی که در تابلوی برق از کلیدهای مینیاتوری ۱۰ کیلوآمپر استفاده شده باشد بایستی از محافظ جان ۱۰ کیلوآمپر نیز استفاده گردد.
بر روی این کلیدها یک عدد دکمه تست کلید وجود دارد که در صورت سالم بودن کلید، هنگامی که ولتاژ ورودی برقرار باشد و کلید محافظ جان در حالت وصل قرار داشته باشد، با فشار دادن دکمه تست کلید قطع می گردد و می توان از سالم بودن کلید اطمینان حاصل کرد.

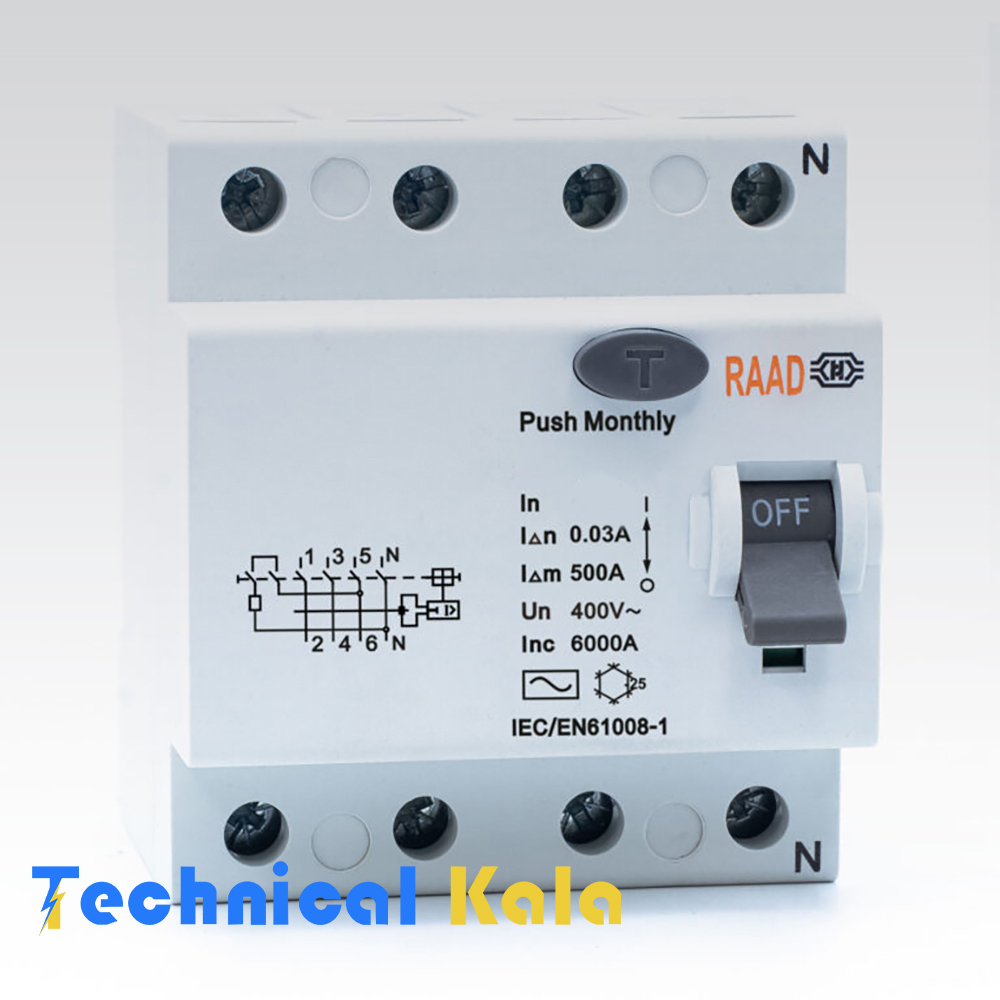

ویژگی های محصول:
- جریان نامی : 32 آمپر
- تیپ : AC
- ولتاژ نامی : 400 ولت
- بازه دمایی : 5- تا 40 درجه سانتی گراد
- جریان اتصال کوتاه : 6KA
- اتصال : از بالا و پایین
