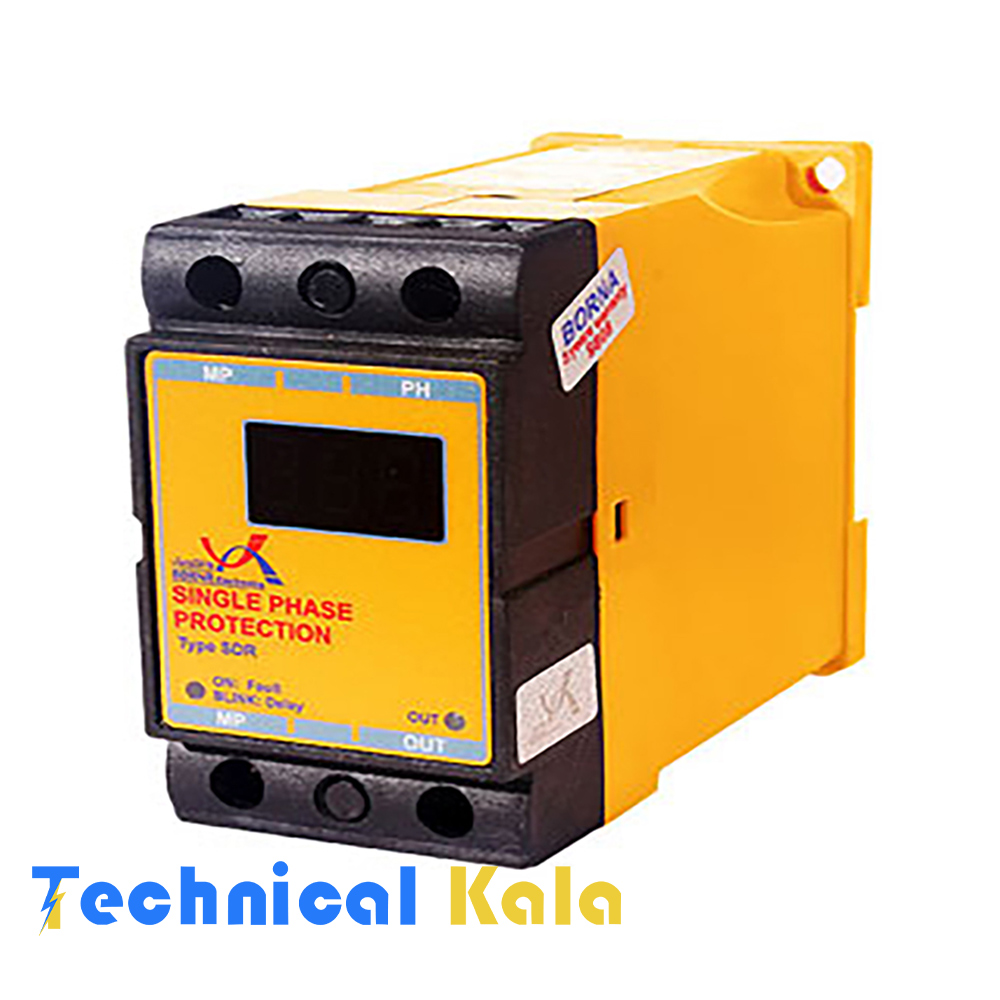

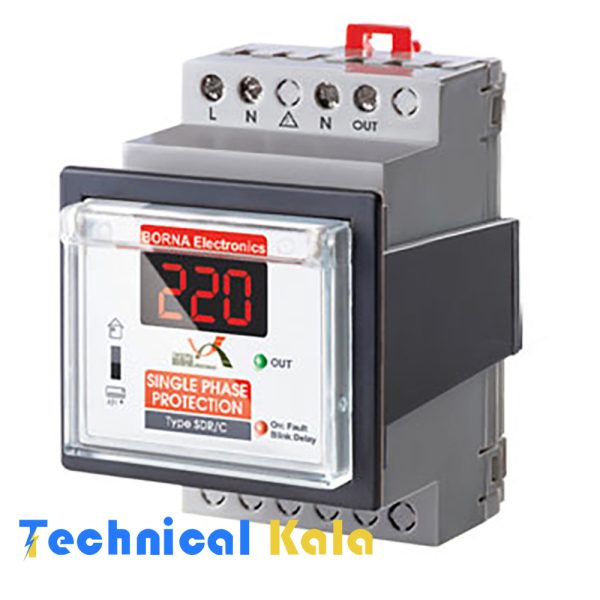

محافظ ولتاژ 32 آمپر دیجیتال کولرگازی برنا الکترونیک (مدل SDR)

محافظ ولتاژ 32 آمپر دیجیتال کولرگازی برنا الکترونیک

محافظ ولتاژ مدل SDR برنا الکترونیک یک محافظ تک فاز دیجیتال مخصوص مصرف کننده های توان بالا می باشد که مصرف کننده را در برابر کاهش و افزایش ولتاژ شبکه محافظت می کند.
این محصول که به محافظ کولر گازی نیز معروف است دارای تایمر ضربه گیر، نمایشگر دیجیتال جهت نمایش ولتاژ شبکه (U = 220) و تاخیر در وصل (T = 240) می باشد. محافظ ولتاژ 32 آمپر دیجیتال کولرگازی برنا الکترونیک همچنین دارای LEDهایی جهت اعلام وضعیت می باشد.

FAULT : ولتاژ کمتر یا بیشتر از حد مجاز (LED قرمز)

DEALAY : تاخیر در وصل (LED قرمز بصورت چشمک زن)

OUT : نمایشگر وصل خروجی (LED سبز )

نحوه نصب محافظ ولتاژ 32 آمپر دیجیتال کولرگازی برنا الکترونیک

نحوه نصب محافظ ولتاژ تک فاز برنا به این صورت است که نول به ترمینال MP و فاز شبکه به ترمینال PH وصل می شود. و ترمینال OUT و MP به کولر گازی یا مصرف کننده تک فاز وصل می شود. بعد از اتصال منبع تغذیه دستگاه شروع به کار می کند. همزمان‭ ‬با‭ ‬وصل‭ ‬شدن‭ ‬برق‭ ‬شبکه‭ ‬ابتدا‭ ‬روی‭ ‬صفحه‭ ‬نمایشگر‭ ‬ولتاژ‭ ‬شبکه،‭ ‬سپس‭ ‬زمان‭ ‬تاخیر‭ ‬در‭ ‬وصل‭ ‬نمایش‭ ‬داده‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ زمان تاخیر در وصل از 240 ثانیه بصورت معکوس شروع به شمارش می کند (اگر ولتاژ‭ ‬کمتر‭ ‬یا‭ ‬بیشتر‭ ‬از‭ ‬حد‭ ‬مجاز‭ ‬باشد‭ ‬زمان سنجی‭ ‬آغاز‭ ‬نخواهد‭ ‬شد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬)
پس‭ ‬از‭ ‬اتمام‭ ‬زمان،‭ ‬ولتاژ‭ ‬شبکه‭ ‬روی‭ ‬نمایشگر‭ ‬نشان‭ ‬داده‭ ‬شده و ‬خروجی‭ ‬برقدار‭ ‬و‭ ‬سیگنال‭ ‬OUT‭ ‬روشن‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

توان خروجی محافظ ولتاژ 32 آمپر دیجیتال کولرگازی برنا الکترونیک، 5 کیلو وات و جریان خروجی آن 30 آمپر است.
