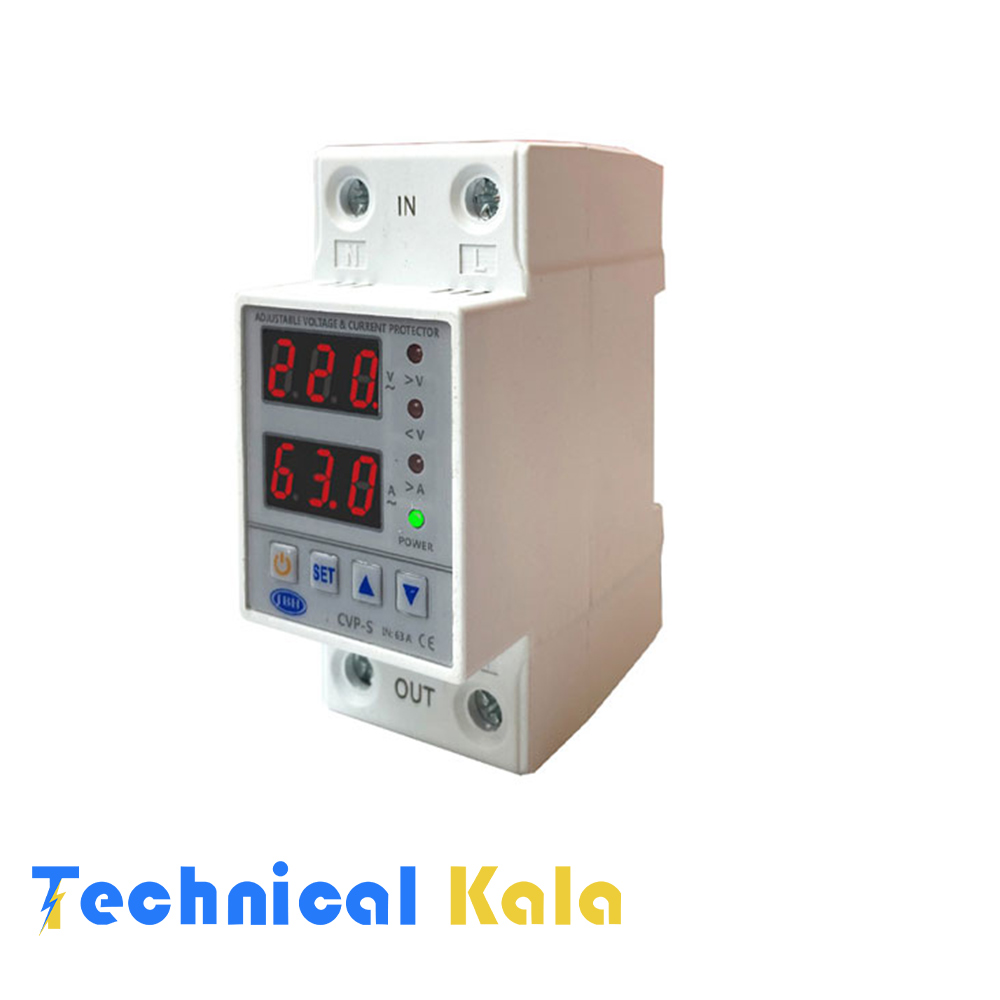

نمایشگر و محافظ ولتاژ جریان JBH
نمایشگر و محافظ ولتاژ جریان تک فاز JBH یک محافظ برق تابلویی حرفه ای و هوشمند است که از تجهیزات در برابر نوسانات ولتاژ، دو فاز شدن و اضافه جریان محافظت می کند. در واقع این محصول با توجه به مقادیر تنظیمی توسط کاربر، برق تکفاز را بصورت خودکار بر مبنای حفاظت ولتاژ و جریان قطع و وصل می کند.
نحوه عملکرد محافظ ولتاژ جریان JBH
محافظ ولتاژ جریان تک فاز JBH به منظور اندازه گیری جریان، مجهز به ترانس جریان داخلی می باشد. در صورت تجاوز مقادیر اندازه گیری شده ی ولتاژ و جریان از محدوده تنظیم شده توسط کاربر، دستگاه طبق زمان تاخیر در قطع تنظیم شده برای ولتاژ یا جریان، برق خروجی را قطع کرده و در صورت رفع خطای ولتاژ یا جریان به وجود آمده، پس از زمان تاخیر در وصل تنظیم شده، برق خروجی را وصل می کند.

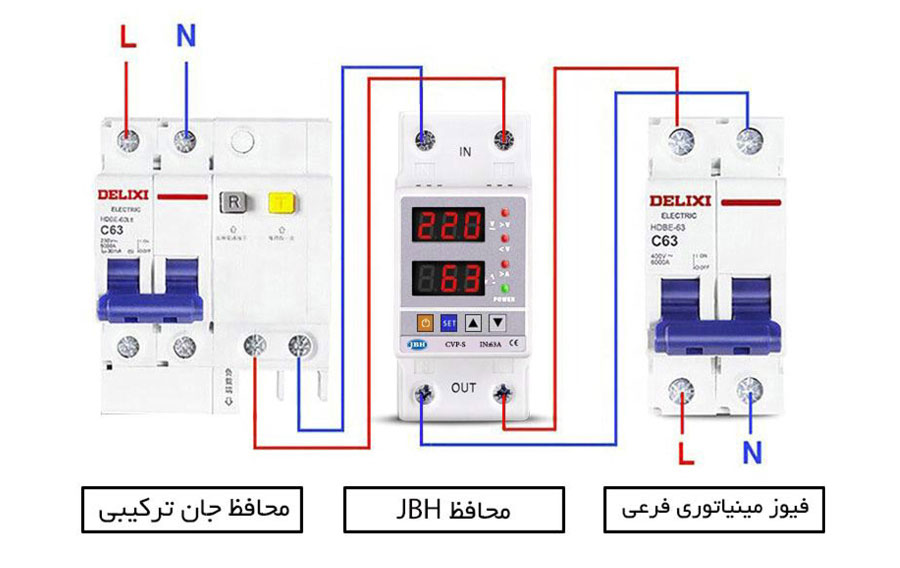

شماتیک نصب محافظ ولتاژ جریان JBH
کاربرد محافظ آمپر ولت JBH
محافظ آمپر ولت JBH ، محافظی حرفه ای با دو کاربرد حفاظت ولتاژ و حفاظت جریان است که می توان از آن در مصارف خانگی به عنوان محافظ مرکزی ساختمان به دو صورت نصب در جعبه فیوز برق ورودی واحد و یا نصب در زیر کنتور استفاده کرد. استفاده از این محصول به عنوان محافظ کولر گازی نیز از دیگر مصارف خانگی آن است.
از دیگر موارد کاربرد محافظ آمپر ولت JBHمی توان به مصارف صنعتی از قبیل حفاظت ماشین آلات صنعتی، موتورهای تک فاز، سردخانه، سیستم تهویه، کمپرسور، CNC، ماینر و … اشاره کرد.
همچنین این محصول تجهیزی کاربردی در مصارف کشاورزی از قبیل حفاظت انواع کفکش، شناور، پمپ های ایستگاه های پمپاژ، پمپ های آبیاری و … می باشد.
پارامترهای قابل تنظیم محافظ آمپر ولت JBH
| A1 | محدوده تنظیم زمان راه اندازی اولیه | 1S-500S | پیش فرض : 60S |
| A2 | محدوده تنظیم حد بالای ولتاژ | 230V-300V | پیش فرض : 240V |
| A3 | محدوده تنظیم ریکاوری حد بالای ولتاژ | 225V-295V | پیش فرض : 235V |
| A4 | محدوده تنظیم زمان تاخیر در وصل حد بالای ولتاژ | 1S-500S | پیش فرض : 60S |
| A5 | محدوده تنظیم زمان تاخیر در قطع حد بالای ولتاژ | 0.1S-30S | پیش فرض : 0.5S |
| A6 | محدوده تنظیم حد پایین ولتاژ | 140V-210V | پیش فرض : 200V |
| A7 | محدوده تنظیم ریکاوری حد پایین ولتاژ | 145V-215V | پیش فرض : 205V |
| A8 | محدوده تنظیم زمان تاخیر در وصل حد پایین ولتاژ | 1S-500S | پیش فرض : 60S |
| A9 | محدوده تنظیم زمان تاخیر در قطع حد پایین ولتاژ | 0.1S-30S | پیش فرض : 0.5S |
| A10 | محدوده تنظیم حد بالای جریان | 0.5A-63A | پیش فرض : 25A |
| A11 | محدوده تنظیم زمان تاخیر در وصل حد بالای جریان | 1S-500S | پیش فرض : 60S |
| A12 | محدوده تنظیم زمان تاخیر در قطع حد بالای جریان | 0.1S-30S | پیش فرض : 1S |
| A13 | محدوده تنظیم کالیبره ولتاژ | 9.5%+ – 9.5%- | پیش فرض : 0 |
| A14 | محدوده تنظیم تعداد خطا | 1-20 | پیش فرض : 3 |
ویژگی های محافظ ولتاژ جریان JBH
نمایشگر مجزای ولتاژ و جریان برای پایش انرژی مصرفی
عدم نیاز به کنتاکتور اضافی به واسطه وجود رله قدرتمند داخلی
قابلیت تنظیم 14 پارامتر مختلف برای استفاده در تمام نقاط کشور
دارای CT داخلی
دقت عملکرد بالا
ابعاد کوچک با صفحه نمایش استاندارد و اعداد خوانا
جریان نامی برای بارهای اهمی تیپ 63A : AC-7A
جریان نامی برای بارهای سلفی تیپ 25A : AC-7B
توان مصرفی : کمتر از 2W
عمر مکانیکی و الکتریکی : بیشتر از 100.000 سیکل
