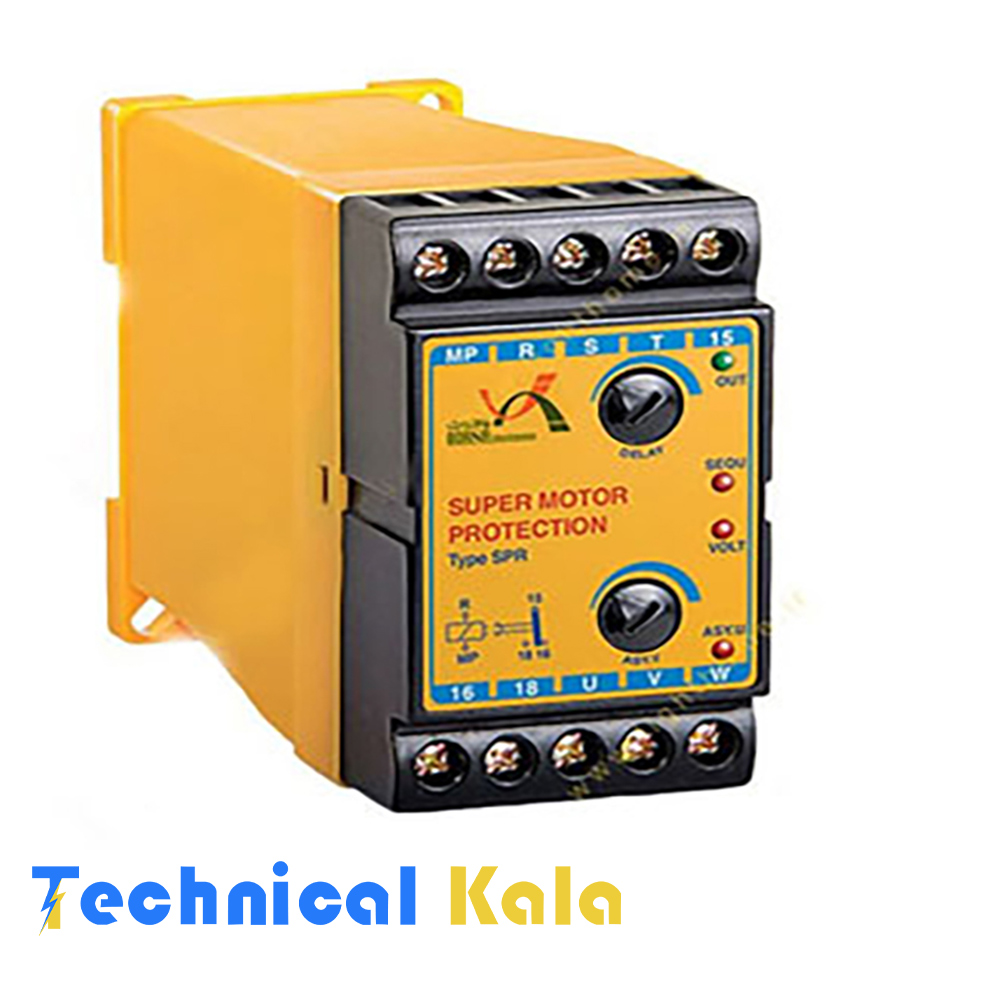

سوپر کنترل فاز برنا الکترونیک
سوپر کنترل فاز برنا الکترونیک مدل SPR جهت محافظت در برابر اتصال ناقص کنتاکتور، قطع فاز شبکه، افت ولتاژ شبکه، جابجایی فازها، تشخیص قطع فاز در سمت شبکه فشار قوی مورد استفاده قرار می گیرد. در بسیاری از موارد عامل سوختن الکتروموتور اتصال ناقص کنتاکتهای کنتاکتور می‌باشد. در سیستمهای معمولی چنین خطایی قابل تشخیص نمی‌باشد ولی سوپر کنترل فاز برنا الکترونیک چنین قابلیتی را دارد که با اتصال خروجی کنتاکتور یا سرهای موتور به ترمینال‌های U, V, W در صورت قطع شدن فاز موتور، فرمان قطع داده شده و از کارکردن دوفاز موتور جلوگیری می‌شود.
LEDهای اعلام وضعیت سوپر کنترل فاز برنا الکترونیک
OUT : وصل خروجی )قابل تنظیم از ۵/۰ تا ۴۰ ثانیه(
: SEQU توالی فاز
: VOLT کاهش ولتاژ )کمتر از ۳۰۰ ولت)
ASY.V : عدم تقارن ولتاژ )قابل تنظیم از ۵ تا ۲۰ درصد(
نحوه نصب سوپر کنترل فاز برنا الکترونیک
نحوه نصب سوپر کنترل فاز برنا الکترونیک به این صورت است که سه فاز و نول را به ترمینال‌های T, S, R وMP متصل می کنیم. اگر خطایی در شبکه وجود نداشته باشد یا به عبارتی سه فاز شبکه متقارن باشند، ولتاژ در حد استاندارد و ترتیب فازها نیز صحیح باشند سوپر کنترل فاز شروع به زمان سنجی می کند و پس از سپری شدن تاخیر تنظیم شده توسط کاربر رله کنترل فاز عمل می‌کند و کنتاکت 15 به 18 وصل می شود. در این حالت سیگنال OUT روشن می‌شود. پس از وصل شدن کنتاکتور قدرت، در صورتیکه سه فاز خروجی کنتاکتور به ترمینال‌های U, V, W متصل و هر سه فاز وصل باشند سیستم به کار عادی خود ادامه می‌دهد.
در صورتیکه خروجی کنتاکتور دوفاز باشد، یا کلا شبکه دو فاز شود، یا بین فازهای شبکه عدم تقارن باشد خروجی بلافاصله قطع شده و سیگنال عدم تقارن ولتاژ ( ASY.V) روشن می‌شود.
نکته : این دستگاه حتما باید با مدار استارت استوپ استفاده شود.
ویژگی های سوپر کنترل فاز برنا الکترونیک
حفاظت در برابر اتصال ناقص کنتاکتور
قابلیت تنظیم زمان تاخیر در وصل
قابلیت تنظیم عدم تقارن فاز ها
تلفات داخلی : 3.5 وات
IP = 20
عمر رله : الکتریکال 100000 بار قطع و وصل / مکانیکال 1000000 بار قطع و وصل
