ترمینال پیچی:
ترمینال پیچی دارای یک بدنه استوانه ای شکل پلاستیکی می باشد که درون آن رزوه هایی هادی قرار دارد. برای اتصال دو یا چند رشته سیم، باید سر لخت شده سیم ها را به هم بپیچید و سپس آن را درون ترمینال قرار داده و ترمینال را بپیچید. در این صورت سیم ها حتی تحت کشش هم از یکدیگر جدا نخواهند شد.

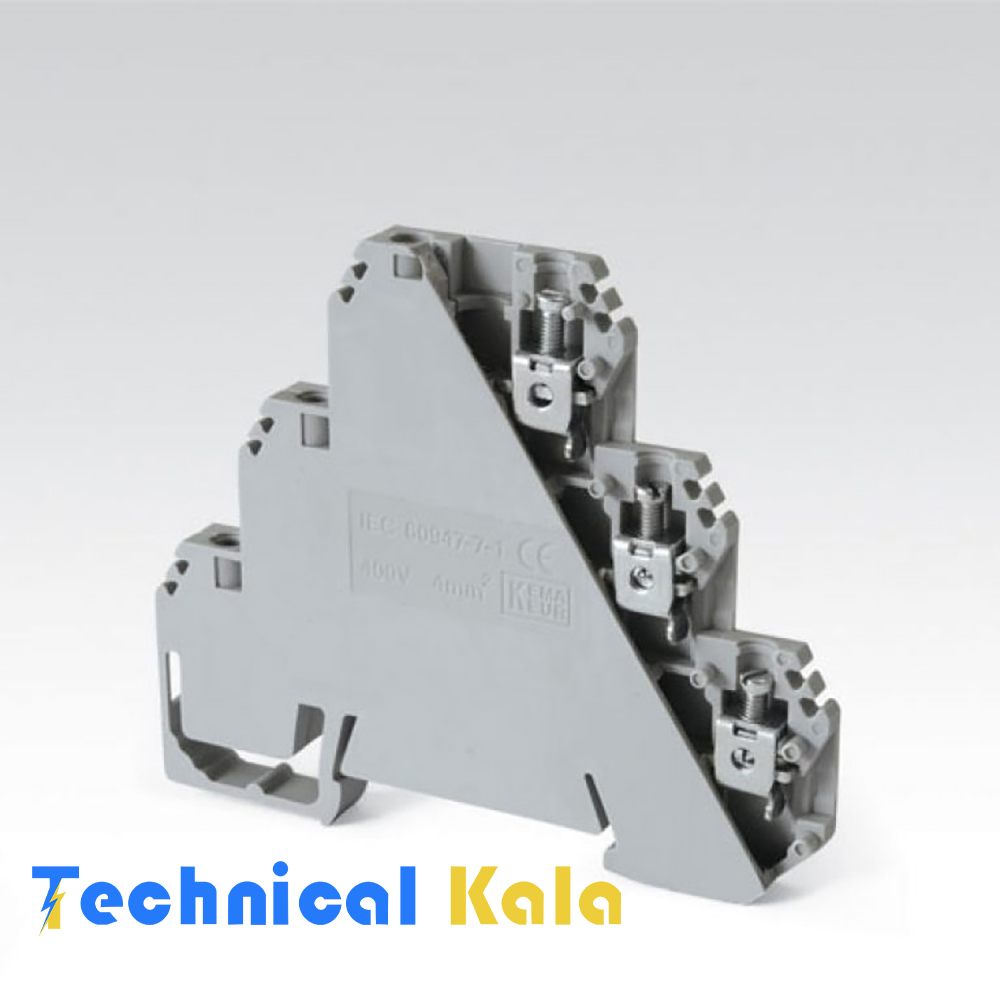

ترمینال ریلی سه طبقه پیچی رعد از مزیت بهینه سازی فضا برخوردار می باشد. شایان ذکر است که در این نوع ترمینال به جهت همراستا نبودن قسمت بالایی و پایینی، مزایای زیر با توجه به دو برابر شدن تراکم سیم گیری حاصل میگردد:
- سهولت دسترسی به پیچ های قسمت پایینی ترمینال از طریق پیچ گوشتی
- مشاهده بهتر شماره ها و دهانه ورودی قسمت پایینی ترمینال
- طراحی مناسب درپوش های EP3 ،EP2 ،EP1 به گونه ای که در صورت استفاده از آنها چیدمان ترمینال ها منظم بوده و تماما در یک راستا مرتب می شوند.
- قابل نصب بر روی ریل . TH35
طراحی ترمینال ریلی سه طبقه پیچی به گونه ای بوده که امکان نصب المانه ای مختلف الکتریکی به لحاظ مدار کاربردی آنها میسر است. بطوریکه این ترمینال ها در مدارات مختلف با کاربردهای متفاوت از جمله مدارات یکسو کننده ولتاژی، مدارات مانیتورینگ، مدارات سوئچینگ و مدارات تست قابل استفاده می باشد. برخورداری ازامکان جای گذاری ترمینال ریلی سه طبقه پیچی رعد در مدارات مختلف با توجه به کاربرد متفاوت ترمینال ها امکان تولید رنج وسیعی از این محصولات طبق سفارش را میسر نموده است.
مشخصات فنی:
- مدل : TRTP4
- ولتاژ : 400 ولت
- جریان : 32 آمپر
- سطح مقطع : (mm2) 4
-
نوع ريل : TH35-7.5,15
- شماره و حروف ترمينال : NS6
