ترمینال ابزاری است که به وسیله ی آن میتوان بین سیم ها اتصالاتی مطمئن و استاندارد برقرار کرد. از مزیت های استفاده از ترمینال ها می توان به نظم و ایمنی بیشتر در سیم کشی ها اشاره کرد. اتصالاتی که در آن از ترمینال استفاده شده ، بر خلاف اتصال هایی که با چسب برق انجام می شود، جریان برق را بدون گرم شدن از خود عبور داده و از بروز خطراتی مانند برق گرفتگی و آتش سوزی جلوگیری می شود. علاوه بر ایمنی ، ترمینال ها باعث نظم و زیبایی سیم کشی ها می شوند.
برای اتصال دو سیم به یکدیگر توسط ترمینال باید هر سیم را به یک طرف ترمینال متصل کنیم و پیچ روی ترمینال را برای هر کابل محکم نماییم تا کابل را نگه دارد و برای جدا کردن سیم و کابل باید همین پیچ را باز نماییم تا کابل آزاد شود.
ترمینال ها بسته به نوع کاربرد انواع مختلفی مانند ترمینال ریلی،ترمینال شاخه ای و ترمینال پیچی دارند.
ترمینال ریلی:

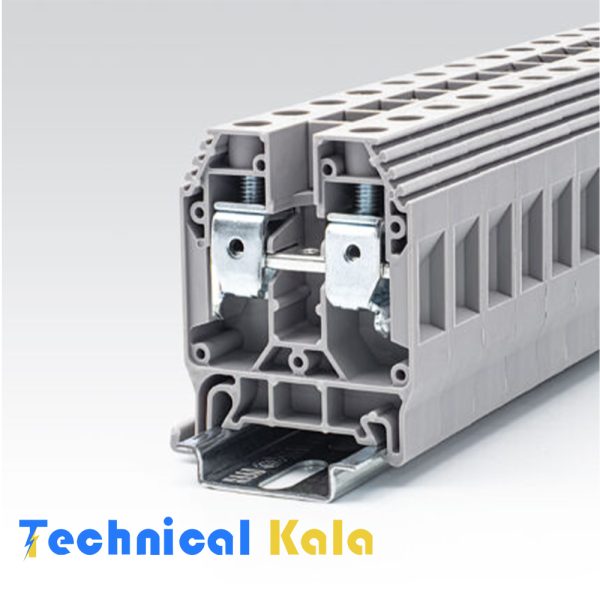

این نوع ترمینال همانطور که از نامش پیداست قابل نصب بر روی ریل های نصب شده در تابلو برق ها می باشد. این نوع ترمینال بیشتر برای انشعاب گرفتن مورد استفاده قرار می گیرد. ترمینال ریلی دارای انواع مختلفی از جمله ترمینال ارت، ترمینال فشاری، ترمینال فیوزی، ترمینال پیچی دو طبقه و سه طبقه، ترمینال جریانی، ترمینال سوئیچی و … می باشد.
ترمینال شاخه ای:
این نوع ترمینال دارای کانال هایی است که سر و ته آنها پیچی قرار دارد که بتوان سیم هادی را به وسیله ی آن با سیمی دیگر اتصال داد، از این ترمینال برای افزایش طول سیم نیز استفاده می شود. ترمینال های شاخه ای دارای مختلفی هستند که برای سیم ها با اندازه های مختلف مناسب می باشند.
ترمینال پیچی:
ترمینال پیچی دارای یک بدنه استوانه ای شکل پلاستیکی می باشد که درون آن رزوه هایی هادی قرار دارد. برای اتصال دو یا چند رشته سیم، باید سر لخت شده سیم ها را به هم بپیچید و سپس آن را درون ترمینال قرار داده و ترمینال را بپیچید. در این صورت سیم ها حتی تحت کشش هم از یکدیگر جدا نخواهند شد.
ويژگي ها
- طراحیشده برای نصب روی ریلهای سایز TH-35 و G32
- بدنه عایق از جنس پلیآمید 6.6 ( مقاوم در برابر اشتعال و خودخاموششونده)
- باز و بسته شدن آسان پیچ سیم گیر بهوسیله پیچگوشتی
- ورودی مناسب کابل جهت جلوگیری از پخش شدن سیمها
- مناسب جهت انواع سیمها و کابلهای خشک، افشان، نیمه افشان و سیمهای وایرشو دار
- بهترین اتصال به هادی، بدون نیاز به آمادهسازی خاص کابلها قبل از اتصال
- امکان تغییر در تعداد ترمینالهای روی ریل بهصورت کشویی و به سهولت
- صفحات و بستهای انتهایی و پارتیشنهای مشابه برای انواع و اندازههای مختلف ترمینالها ( جهت تطابق و کاهش هزینهها )
- ارائه راهکارهای مناسب برای پیشگیری و رفع اتصالهای نامناسب و ناخواسته
- وجود ۱۰ لیبل قابلنصب بهصورت همزمان بر روی سایزهای مختلف ترمینال
- دارای استاندارد CE و تأییدیه از KEMA
مشخصات فنی:
- مدل : RTP35
- ولتاژ : 1000 ولت
- جریان : 125 آمپر
- سطح مقطع : (mm2) 35
-
نوع ريل : G32, TH35-7.5,15
- پارتيشن : GP
- بست انتهايي : EB/2
- جامپر از بالا : CC10-35 , CC3-35 , CC2-35
- شماره و حروف ترمينال : NS10
