ترانس جریان
ترانس جریان یا CT یک نوع ترانس ابزار دقیق است که جریان‌های فشار قوی را به یک مقدار بسیار پایین‌تر کاهش می دهد و بنابراین تجهیزات ابزار دقیق و کوچک و ادوات کنترلی می‌توانند در کنار ترانس جریان مورد استفاده قرار گیرند.
ترانس جریان انواع محتلفی دارد و می‌توانند سطح جریان را از هزاران آمپر تا ۵ یا ۱ آمپر کاهش دهد.
مشخصات فنی ترانس جریان
جریان‌های اولیه و ثانویه به صورت یک نسبت، به عنوان مثال 5/100 روی پلاک ترانس جریان نوشته شده اند. این بدین معنی است که جریان اولیه 20 برابر بزرگتر از جریان ثانویه است، بنابراین وقتی جریان 100 آمپری از سیم‌پیچ اولیه عبور کند، جریان سیم‌پیچ ثانویه 5 آمپر خواهد بود.
پارامتر بعدی که روی پلاک حک شده است کلاس دقت می باشد. کلاس دقت ترانس های جریان معمولا 0.5 ، 1 و یا 3 می باشد.
هر ترانس جریان قدرت مشخصی دارد که با واحد ولت آمپر (VA) روی پلاک حک شده است.

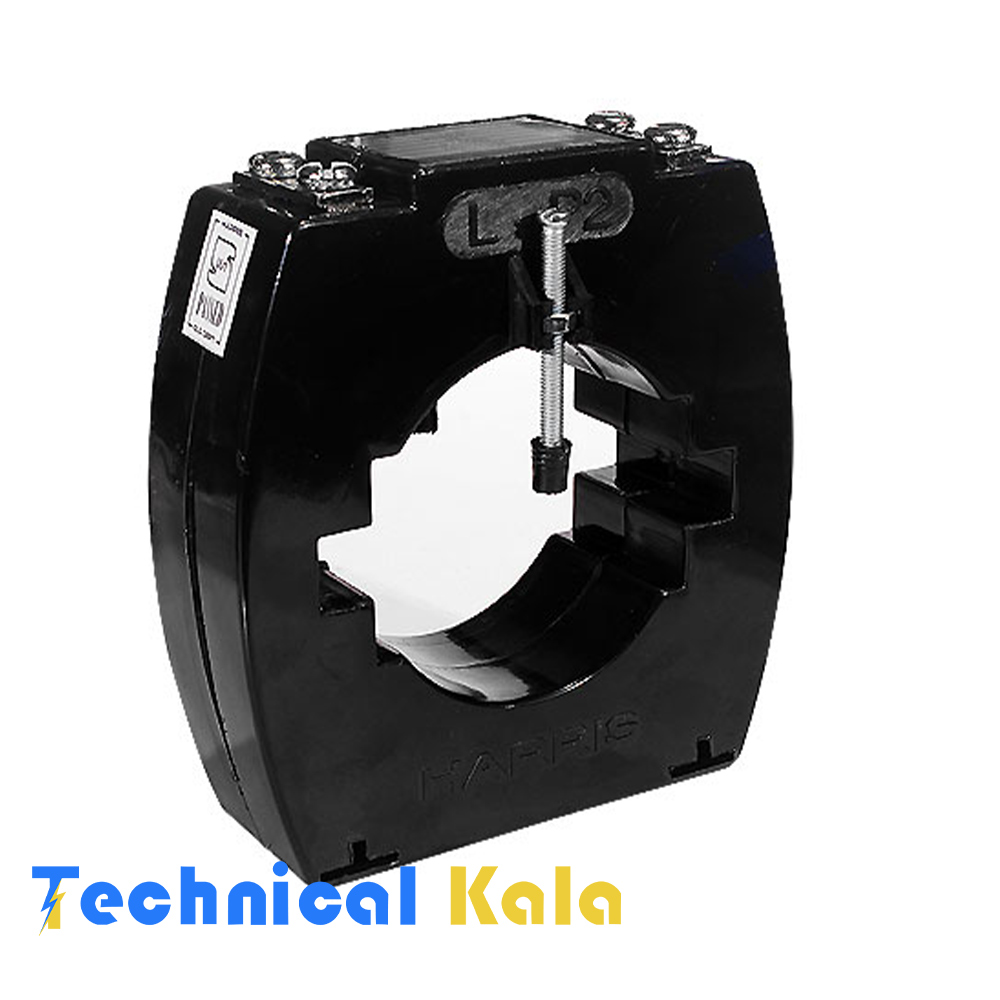

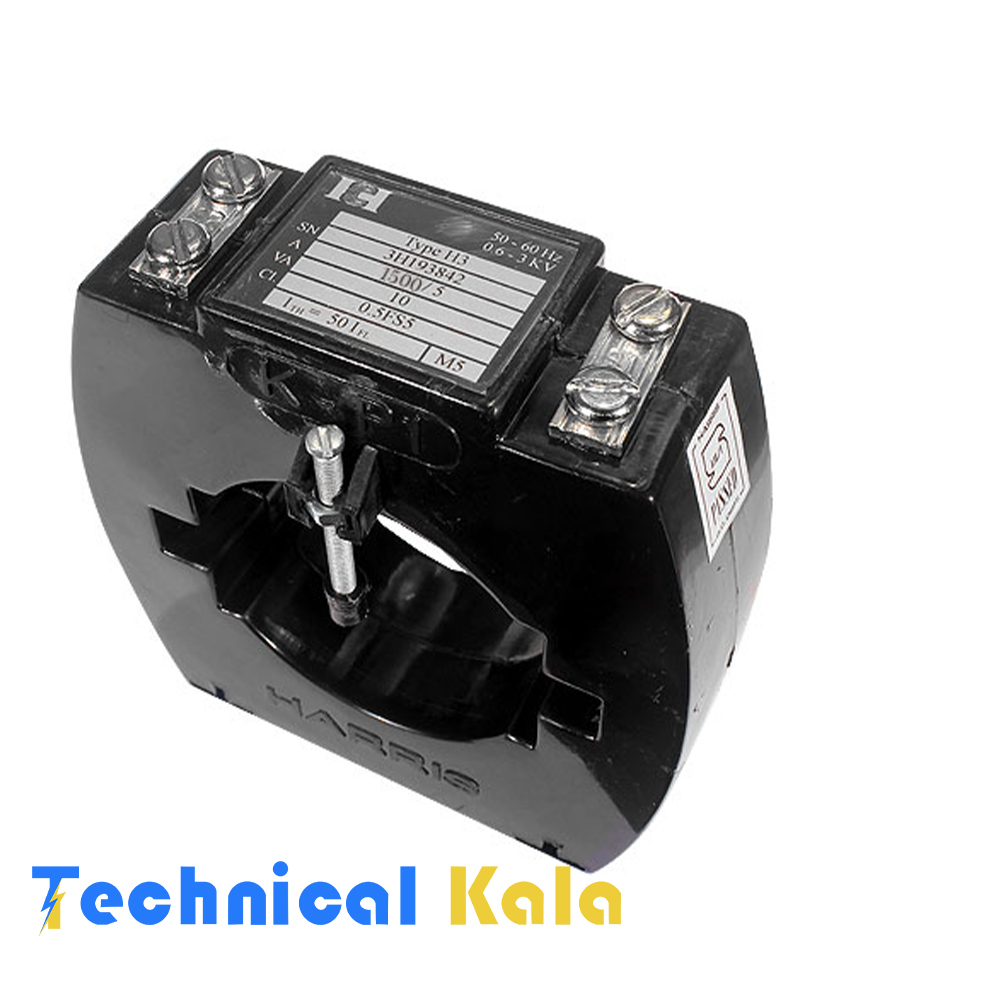

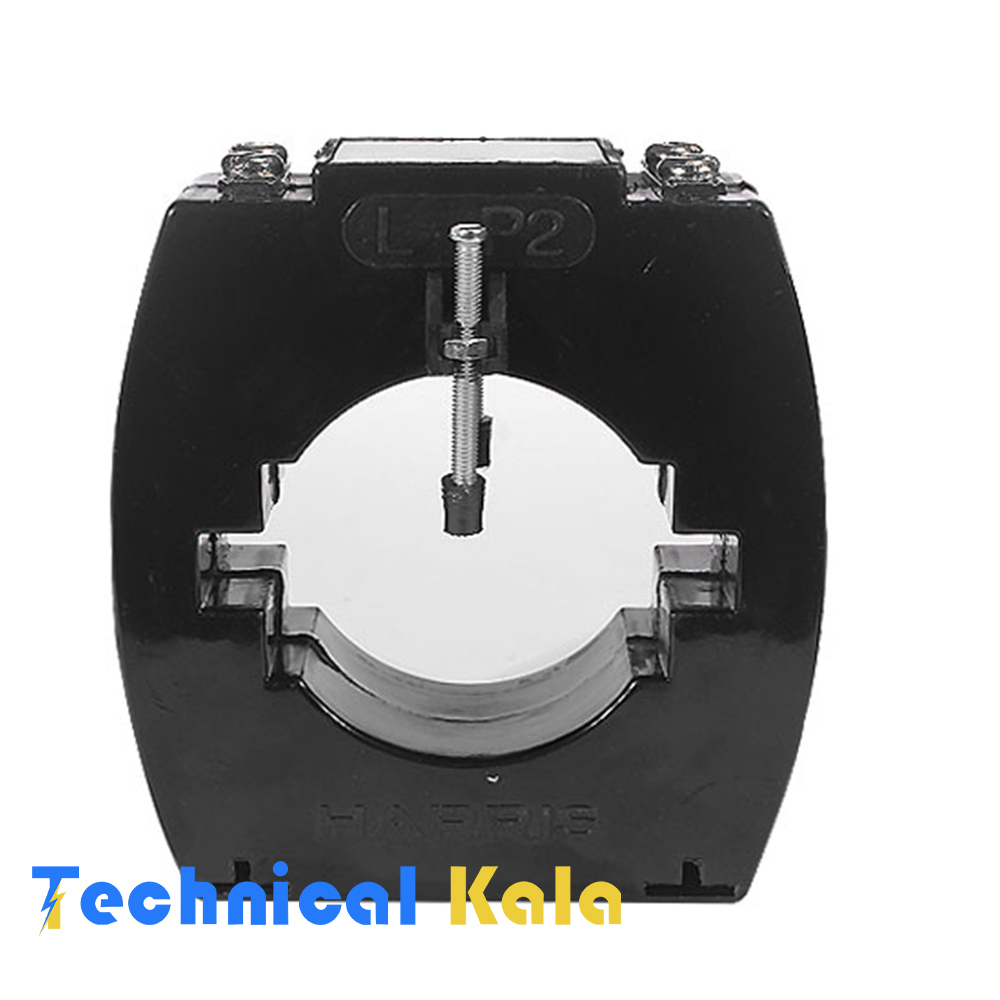

ترانس جریان هریس
ترانس جریان هریس تیپ H3 از بازه جریانی 600 تا 1500 آمپر با قدرت 5 و 10 ولت آمپر تولید شده و با دو کلاس دقت 0.5 و 1 ارائه می گردد.
حداکثر شمش عبوری از ترانس جریان H3 هریس یک عدد شمش80*10mm یا سه عدد شمش 60*10mm و یا یک کابل 60mm می باشد.
ویژگی های ترانس جریان H3 هریس
استاندارد : IEC60044-1 (185) , VDE0414
نصب راحت
دقت و کارایی بالا
ولتاژ : 0.6KV – 3KV
فرکانس : 50Hz – 60Hz
