ترانسدیوسر
ترانسدیوسر نوعی ترانس است که به عنوان یکی از تجهیزات اصلی و پرکاربرد در سیستم های اتوماسیون برق صنعتی مورد استفاده قرار میگیرد. به وسیله ترانسدیوسر می توان از پارامترهای شبکه برق نمونه برداری و به سیگنال های کنترلی تبدیل کرد. و در ورودی دستگاه های اندازه گیری از آنها استفاده نمود.
انواع ترانسدیوسر ها عبارت اند از:
ترانسدیوسر ولتاژ
ترانسدیوسر جریان
ترانسدیوسر فرکانس
ترانسدیوسر توان اکتیو و راکتیو
ترانسدیوسر مقاومت
ترانسدیوسر دما

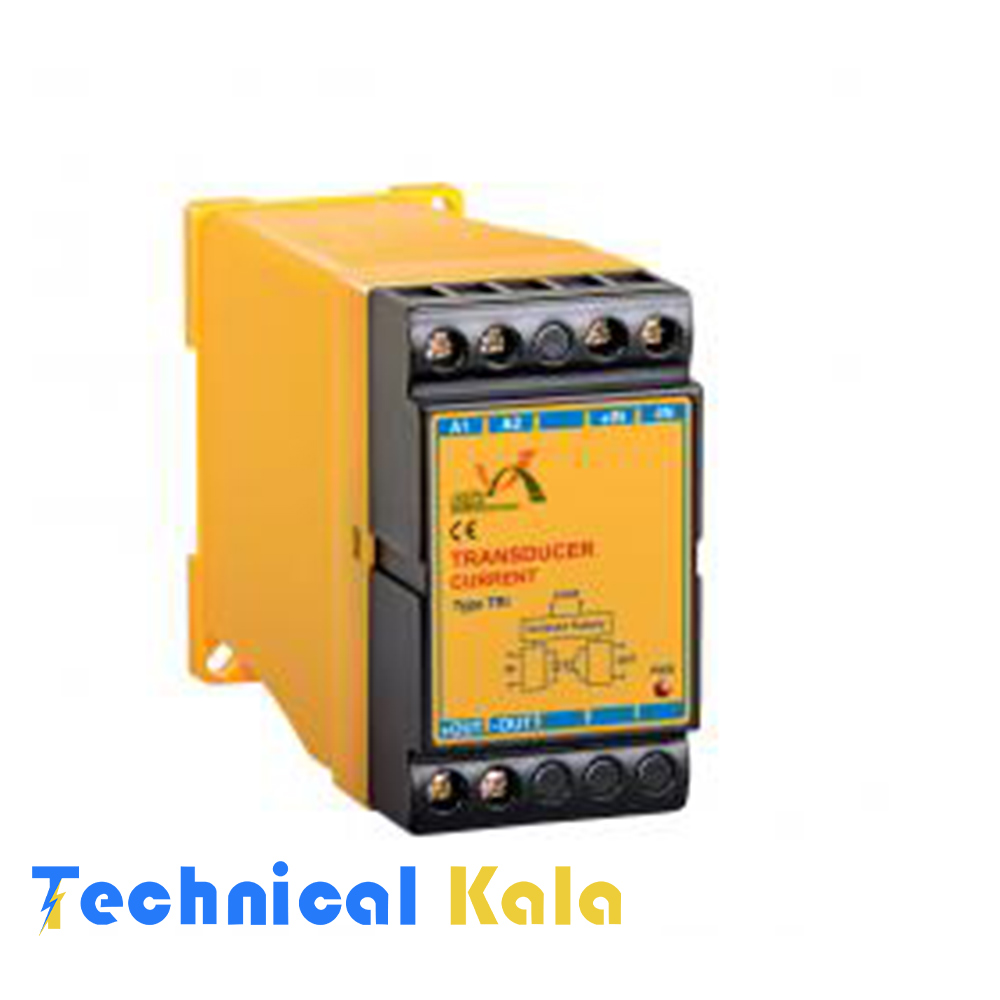

ترانسدیوسر جریان TRI برنا الکترونیک
ترانسدیوسر جریان TRI برنا الکترونیک جهت تبدیل سیگنال های جریانی AC یا DC به سیگنال های کنترلی ( 0 تا 20 میلی آمپر، 4 تا 20 میلی آمپر، 0 تا 10 ولت ) مستقیم مورد استفاده قرار میگیرد. از ویژگی های ترانسدیوسر جریان برنا الکترونیک می توان به حذف نویز در سیگنال های انتقالی ،حذف اثر افت خط در انتقال سیگنال ها، انتقال سیگنال های تبدیل شده تا مسافت 2000 متر، ایزولاسیون اپتیک بین ورودی و خروجی تا 2000 ولت AC اشاره کرد. انحراف خروجی نسبت به سیگنال های ورودی ترانسدیوسر جریان برنا الکترونیک حداکثر 0.5% می باشد. این محصول دارای یک LED جهت اعلام ولتاژ تغذیه PWR است. با استفاده از ترانسدیوسر ها تابلوهای کنترل از امنیت بیشتر و آسیب پذیری کمتری برخوردار است.
نحوه نصب ترانسدیوسر جریان برنا الکترونیک
نحوه نصب ترانسدیوسر جریان برنا الکترونیک به این صورت است که ولتاژ تغذیه را به ترمینال های A1 و A2 متصل می کنیم. در این حالت سیگنال PWR روشن می شود و دستگاه آماده کار می باشد.
نمونه سیگنال‌های ورودی را به ترمینال IN+ و IN- و سیگنال‌های خروجی را به ترمینال‌های OUT+ و OUT- متصل می کنیم. با توجه به مقدار سیگنال ورودی و مدل دستگاه، بلافاصله سیگنال خروجی به مقدار مناسب با ورودی می‌رسد.
نکته : به منظور استفاده از ترانسدیوسر جریان برنا الکترونیک در محل‌های ویژه (Hazardous Area) و رعایت ایمنی، با استفاده از ترانسفورماتور و ایزولاتور نوری، سه بخش ورودی، خروجی و تغذیه کمکی تا 2000 ولت متناوب از هم ایزوله باشند.
ویژگی های ترانسدیوسر جریان برنا الکترونیک
تلفات داخلی : حدود 3 وات
دارای استاندارد CE اروپا
خطی بودن خروجی : انحراف کمتر از 0.5 درصد
دارای LED جهت اعلام اتصال ولتاژ تغذیه PWR
حذف نویز در سیگنال های انتقالی
حذف نویز افت خط در انتقال سیگنال ها
ایزولاسیون اپتیک بین تغذیه، ورودی و خروجی
ایزولاسیون القایی بین تغذیه، ورودی و خروجی تا 2000 ولت AC
