خانهبرندهابرنا تایمر تاخیر در وصل آنالوگ طرح مینیاتوری برنا الکترونیک (مدل DOT/M)
محصول قبلی
تایمر تاخیر در وصل آنالوگ برنا الکترونیک (مدل DOT) ۳۵۵,۰۰۰ تومان
بازگشت به محصولات
محصول بعدی
تایمر تاخیر در وصل 24 ساعته برنا الکترونیک (مدل DOT 24h) ۳۵۵,۰۰۰ تومان
برای بزرگنمایی کلیک کنید
برنا الکترونیک

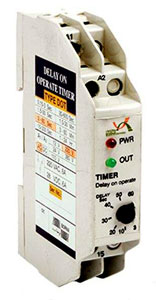

تایمر تاخیر در وصل آنالوگ طرح مینیاتوری برنا الکترونیک (مدل DOT/M)

۳۷۵,۰۰۰ تومان

تایمر تاخیر در وصل برنا الکترونیک با سنجش زمان پس از وصل برق بصورت دقیق تجهیزات را بر اساس زمان تنظیم شده توسط کاربر کنترل می کند. این محصول قابلیت انتخاب زمان از ۵٪ تا ۱۰۰٪ رنج را دارد. که در رنج های زمانی 30 ثانیه، 60 ثانیه و 60 دقیقه ارائه می شود.

موجود

مقایسه
افزودن به لیست علاقه‌مندی
دسته: برنا, برندها, تجهیزات تابلویی, کنترلر و تایمر
اشتراک گذاری
  • توضیحات
  • مشخصات
  • نحوه ارسال سفارش
توضیحات

تایمر تاخیر در وصل مدل MINI برنا الکترونیک

تایمر‌ها کاربرد بسیار وسیعی جهت کنترل خودکار مدار‌ها و دستگاه‌های الکترونیکی و تجهیزات مختلف صنعتی دارند.  تایمر تاخیر در وصل مدل MINI برنا الکترونیک با سنجش زمان پس از وصل برق بصورت دقیق تجهیزات را بر اساس زمان تنظیم شده توسط کاربر کنترل می کند. این محصول قابلیت انتخاب زمان از ۵٪ تا ۱۰۰٪ رنج را دارد. این تایمر در رنج های زمانی 30 ثانیه، 60 ثانیه و 60 دقیقه ارائه می شود. تایمر تاخیر در وصل مینیاتوری برنا الکترونیک با ولتاژ های تغذیه 12-24-110-220-380 VAC/DC قابل ارائه می باشد که ولتاژ 220VAC موجود است و سایر ولتاژ ها امکان ثبت سفارش دارد.‬‬‬‬‬ این محصول دارای دو چراغ سیگنال جهت اعلام وضعیت تغذیه ورودی (PWR) و وصل خروجی (OUT) می باشد.

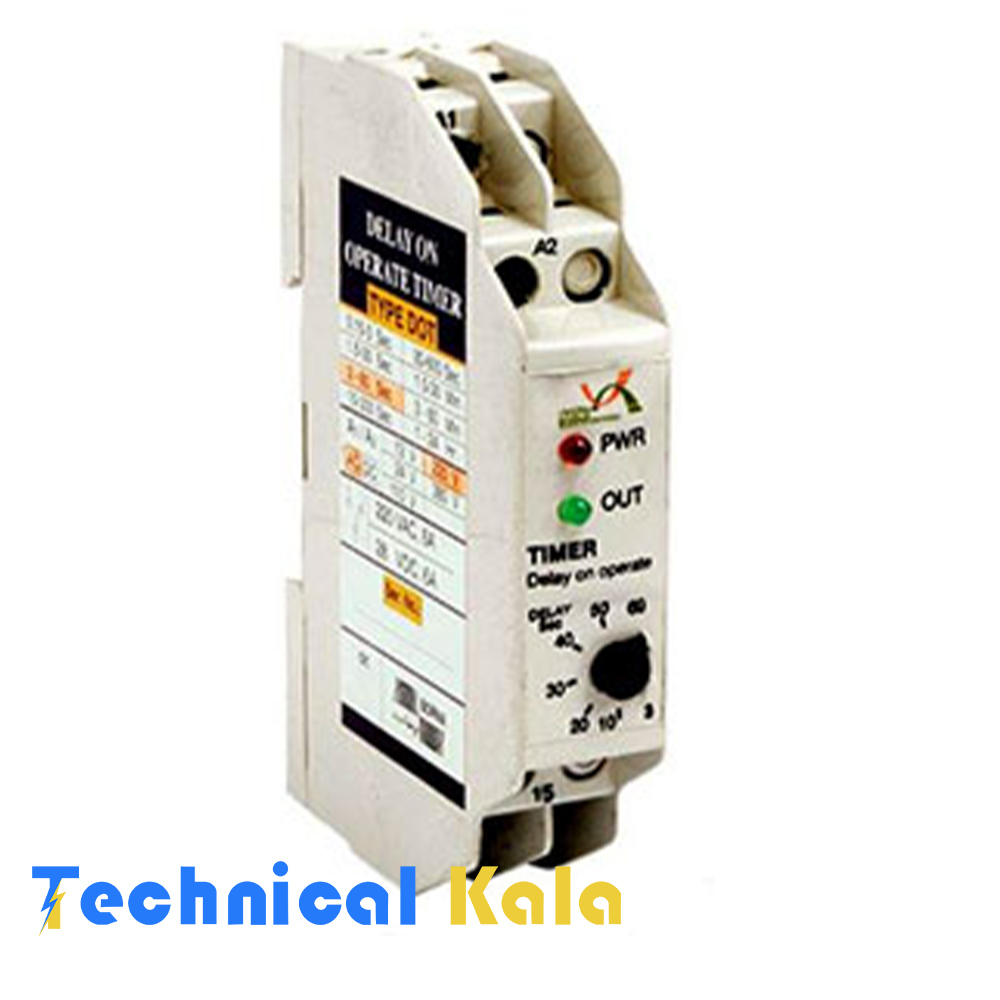

تایمر تاخیر در وصل طرح مینیاتوری برنا الکترونیک

نحوه عملکرد تایمر تاخیر در وصل مینیاتوری برنا الکترونیک



نحوه عملکرد تایمر تاخیر در وصل مینیاتوری برنا الکترونیک به این صورت است که با اتصال ولتاژ تغذیه به ترمینال‌ها A1 و A2 ، سیگنال PWR روشن و زمانسنجی آغاز می شود و پس از گذشت مدت زمان تنظیم شده توسط پیچ DELAY، رله عمل کرده (اتصال داخلی ترمینال ۱۵ از ۱۶ جدا شده به ۱۸ وصل می‌شود) و همزمان سیگنال OUT روشن می‌شود. تا زمانیکه ولتاژ تغذیه برقرار باشد، دستگاه در همین وضعیت باقی‌می‌ماند.
پس از قطع برق سیگنال OUT خاموش شده و رله داخلی به وضعیت اولیه باز می‌گردد و آماده زمانسنجی مجدد می‌باشد (اتصال ۱۵ از ۱۸ جدا شده و به ۱۶ متصل می‌گردد).
در صورتیکه هنگام زمانسنجی برق قطع شود هیچگونه تغییری در خروجی حاصل نمی‌گردد و پس از وصل مجدد برق، زمانسنجی از صفر آغاز می‌شود.





نحوه نصب تایمر تاخیر در وصل مینیاتوری برنا الکترونیک

تایمر تاخیر در وصل برنا در ولتاژ های مختلف  12-24-110-220-380 VAC/DC قابل ارائه است. بنابراین در هنگام نصب این محصول ترمینال های A1  و A2 که ورودی های تایمر هستند را به ولتاژ متناسب با تغذیه دستگاه متصل می کنیم. ترمینال‌های ۱۵، ۱۶ و ۱۸ نیز با توجه به شرایط استفاده، در مسیر مداری که باید توسط تایمر قطع یا وصل شود قرار می‌گیرند.

ویژگی های تایمر تاخیر در وصل مینیاتوری برنا الکترونیک

دارای دو LED جهت اعلام وضعیت

قابل ارائه در ولتاژ های تغذیه 12-24-110-220-380 ولت

IP = 20

دمای کاری : از 20- تا 50+ درجه سانتی گراد

تلفات داخلی: حدود ٢وات

عمر رله : الکتریکال 100000 بار قطع و وصل / مکانیکال 1000000 بار قطع و وصل

مشخصات
مدل

DOT/M

ولتاژ تغذیه

110VAC, 110VDC, 12VAC, 12VDC, 220VAC, 220VDC, 24VAC, 24VDC, 380VAC, 380VDC

ظرفيت كنتاكت

220VAC – 6A, 28VDC – 6A

حداکثر زمان قابل تنظیم

60 ثانيه, 60 دقيقه, 30 ثانیه

بازه دما

+50~20- درجه سانتی گراد

کارآیی در رطوبت

15% تا 85%

خروجی

یک رله یک کنتاکت C/O

ابعاد

60*18*90

IP

20

برند

برنا الکترونیک
