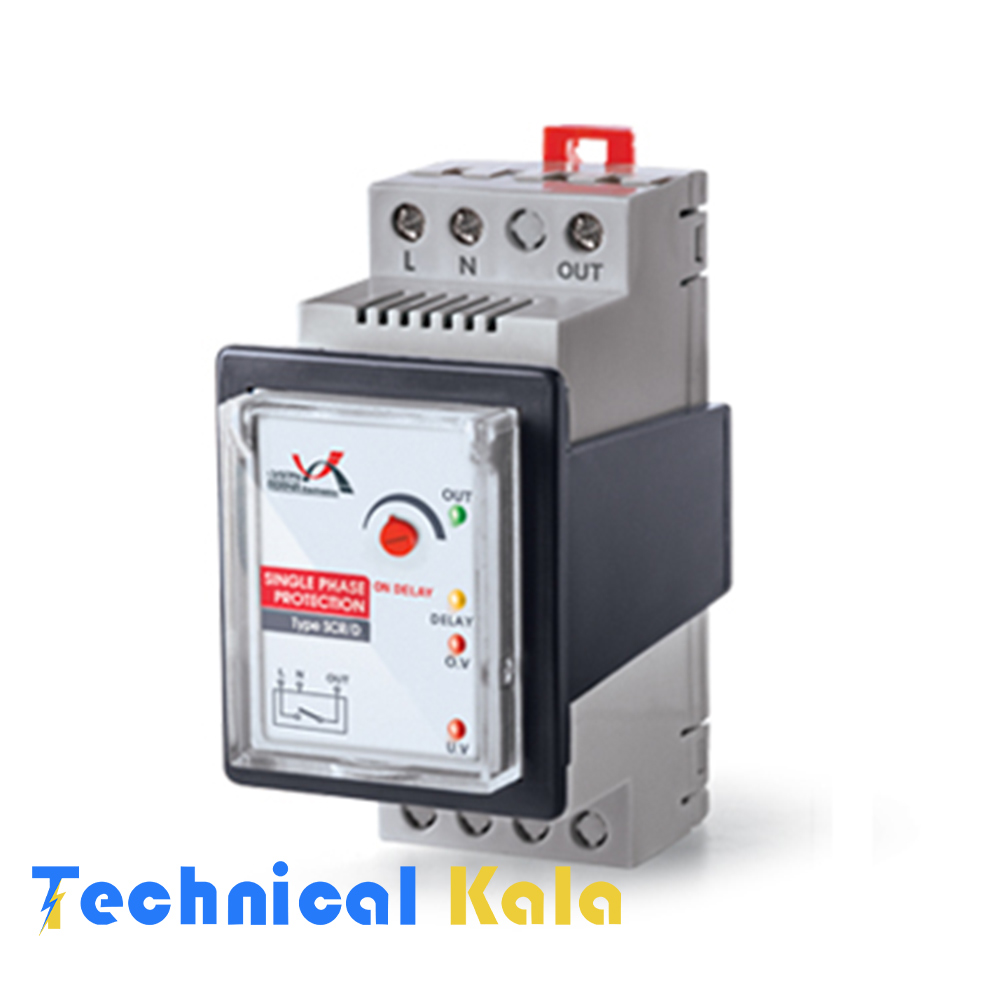

- هنگامی کـه ولتاژ تغذیه بـه ترمینال های L و N اعمـال شـود و ولتـاژ شبکه بیـن ۱۸۰ تا ۲۵۰ ولت باشـد، سیگنال تأخیر (DLY) روشن می شـود.
- پس از گذشت زمان تأخیر تنظیم شده (توسط دسته ON DELAY)، رله عمل کرده و همزمان سیگنال تأخیر (DLY) خاموش و سیگنال خروجی (OUT) روشن می گردد. (خروجی برقدار می شود.)
- در صورتیکه ولتاژ شبکه بیشتر از ۲۵۵ ولت شود، سیگنال O.V و در صورتیکه ولتاژ شبکه کمتر از ۱۷۵ ولت شود، سیگنال U.V روشن شده، همزمان سیگنال OUT خاموش می گردد. (خروجی قطع میگردد.)
- پس از بازگشت ولتاژ به حد مجاز سیگنال خطای مربوطه خاموش و سیگنال تاخیر روشن می شود. پس از سپری شدن زمان تنظیم شده مجدداً خروجی برقدار خواهد شد.
مشخصات فنی
- ولتاژ تغذیه: ۱۷۰ تا ۲۶۰ ولت متناوب
- فرکانس شبکه: ۵۰ هرتز، ۵± هرتز
- تلفات داخلی: حدود ۳ وات
- خطای ولتاژ: کمتر از ۱۷۵ ولت یا بیشتر از ۲۵۵ ولت
- تأخیر: قابل تنظیم از ۱ تا ۳ دقیقه توسط دسته DELAY
- درجه حفاظت دستگاه: IP20 مـطـابق با اسـتـانـدارد IEC60529
- دمای کاری: ۲۰- تا ۶۰+ درجه سانتی گراد
- رطوبت کاری: ۱۵% تا ۸۵%
- نــوع نصب: FlushMounted و DIN Rail مطابق با استاندارد IEC60715
– جریان خروجی: ۳۲ آمپر
– توان خروجی: ۶ کیلو وات
ابعاد دستگاه:
