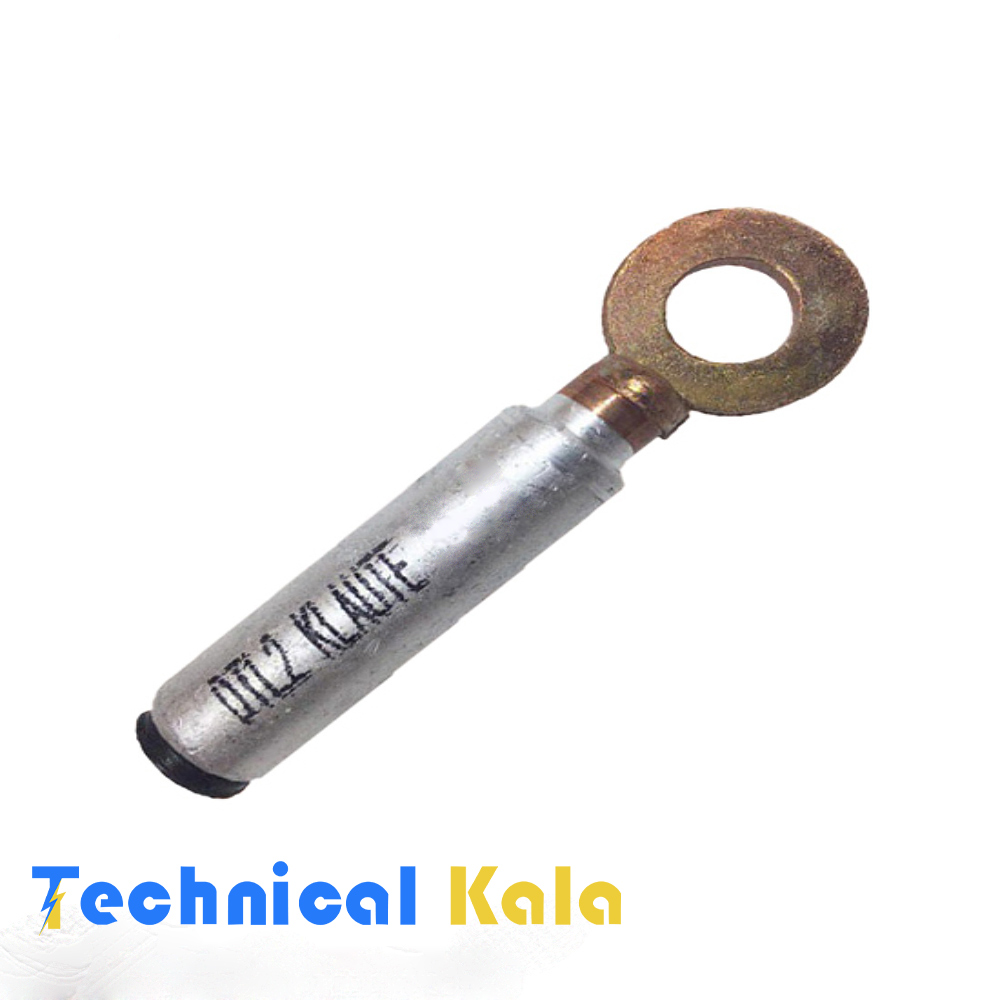

کابلشو بیمتال سایز 16 کلوته DTL-2-16
کابلشو بیمتال DTL2
کابلشو بی متال نوعی سرکابل از جنس مس و آلومینیوم می باشد که برای اتصال کابل های آلومینیومی به شین های مسی و تجهیزات فشار متوسط نظیر کلید ها و ترانسفورماتورها استفاده می شود. کابل شو بیمتال از دو قسمت اصلی تشکیل شده است. که این دو بر اثر یک فرایند جوش اصطکاکی به یکدیگر متصل و پیوندی ناگسستنی ایجاد می کنند. این دو بخش عبارتست از :
قسمت ورودی کابلشو: که از جنس آلومینیوم
قسمت اتصال به شین: این قسمت از جنس مس
به طور کلی کابلشو بیمتال کلوته به 2 بخش DTL1 و DTL2 تقسیم می شوند که هر کدام از این ها دارای قابلیت منحصر به فردی می باشند. در کابلشو DTL1 قسمت اتصال به شینه تلفیقی از 2 آلیاژ مس و آلومینیوم می باشد در حالی که در کابلشو DTL2 این بخش تماما داری فلز مس می باشد. که همین امر باعث:
1- دوام و استحکام بیشتر: اتصال جوش اصطکاکی در کابلشو DTL2 به وسیله دو فلز یک جنس یعنی مس انجام می شود. که همین فاکتور مهم باعث بالا بردن افزایش استحکام اتصال می شود.
2- مقاومت الکتریکی پایین تر کابلشو DTL2 نسبت به DTL1
3- ساپورت DTL2 در ولتاژهای بالاتر.
انواع کابلشو و رابط(موف)
کابلشو و رابط مسی
کابلشو و رابط آلومینیومی
کابلشو و رابط بیمتال
موارد استفاده از کابلشو و موف بی متال
کابلشو های بی متال از یک طرف مسی و از یک طرف آلومینیوم هستند. هرگاه جنس هادی کابل مورد نظر و جنس محل اتصال یکسان نباشد می توان از انواع کابلشو و موف بی متال استفاده کرد.
انتخاب کابلشو و موف مناسب
جهت اتصال کابل مسی به هادی های مسی کابلشو مسی با روکش قلع استفاده می شود.
جهت اتصال کابل آلومینیوم به هادی های مسی از کابلشو بیمتال استفاده می شود.
جهت اتصال بین کابل مسی و کابل آلومینیومی از موف بیمتال استفاده می شود.
اطلاعات نوشته شده روی بدنه کابلشو و رابط
قطر سوراخ پیچ
سطح مقطع کابل ورودی به کابشو
نشان اختصاری سازنده
ويژگي ها
مناسب براي هرنوع سيم كشي و نصب
بيشترين قابليت انعطاف براي اتصال كابلها
منطبق با استاندارد بودن محصولات، موجب استفاده از آنها در كاربردهاي بين المللي مي شود.
رسانايي بهتر، ايمني بيشتر و كيفيت بالاي كابلشو به جهت كيفيت بالاي مواد مي باشد
با سيم كشي از نوع صحيح و حرفه اي، حتي با فشارهاي مكانيكي و لرزشهاي شديد، اتصالات از استحكام مطلوبي برخوردارند.
