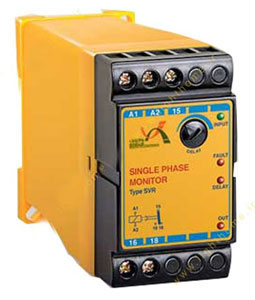

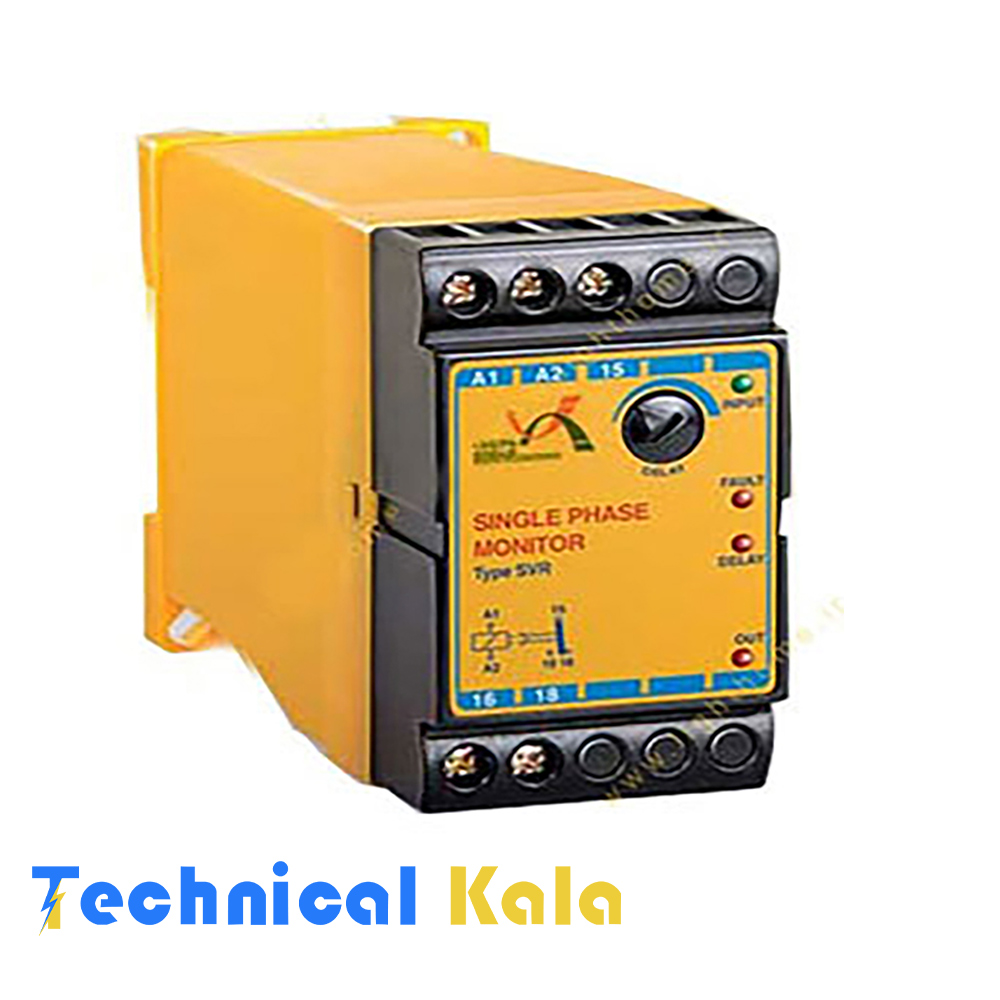

محافظ بوبین کنتاکتور برنا الکترونیک (مدل SVR)

محافظ ولتاژ تک فاز برنا الکترونیک

محافظ ولتاژ تک فاز برنا الکترونیک مدل SVR یا همان محافظ بوبین کنتاکتور از مصرف کننده های تک فاز در برابر ‬افزایش و کاهش‭ ‬ولتاژ‭ ‬شبکه و فشار‭ ‬ناشی‭ ‬از‭ ‬قطع‭ ‬و‭ ‬وصل‭ ‬متوالی‭ ‬برق‬‬‬‬‬‬‬‬‬‬‬‬‬ محافظت می کند. محافظ بوبین کنتاکتور برنا الکترونیک دارای پیچ‭ ‬تنظیم‭ ‬زمان‭ ‬تاخیر‭ ‬در‭ ‬وصل و 4 چراغ اعلام وضعیت می باشد:

INPUT ‬: ولتاژ‭ ‬ورودی‭ ‬‬‬‬

FAULT : ‬ ولتاژ غیرمجاز
DELAY ‬: زمان‭ ‬تاخیر‭ ‬در‭ ‬وصل‬‬‬‬
OUT :‬ وصل‭ ‬خروجی‬‬

نحوه نصب محافظ بوبین کنتاکتور برنا الکترونیک

ترمینال های A1 و A2 را به فاز و نول شبکه متصل می کنیم. کنتاکت‌های‭ ‬رله‭ ‬نیز‭ ‬به‭ ‬صورت‭ ‬سری‭ ‬در‭ ‬مسیر‭ ‬تغذیه‭ ‬بار‭ ‬و‭ ‬یا‭ ‬بوبین‭ ‬کنتاکتور‭ ‬قرار‭ ‬می‌گیرند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ به عنوان‭ ‬مثال‭ ‬کنتاکت‌های‭ ‬۱۵‭ ‬و‭ ‬۱۸‭ ‬مانند‭ ‬شاسی STOP ‬با‭ ‬بوبین‭ ‬کنتاکتور‭ ‬سری‭ ‬می‌شوند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ ولتاژ شبکه باید بین 170 تا 248 ولت باشد. با اعمال ولتاژ ورودی چراغ LED ورودی و تاخیر روشن می شوند. پس از سپری شدن زمان تاخیر تنظیم شده توسط کاربر، چراغ تاخیر خاموش می شود و چراغ خروجی ( OUT) روشن می شود. در این حالت رله در حالت وصل قرار دارد.(کنتاکت 15 به 18وصل می شود.) اگر ‬ولتاژ‭ ‬شبکه‭ ‬بیش‭ ‬از‭ ‬۲۴۸‭ ‬ولت‭ ‬و‭ ‬یا‭ ‬کمتر‭ ‬از‭ ‬۱۷۰‭ ‬ولت‭ ‬باشد‭ ‬رله‭ ‬قطع شده (کنتاکت 15 به 16 متصل شده) و چراغ سیگنال FAULT روشن می شود. و پس‭ ‬از‭ ‬بازگشت‭ ‬ولتاژ‭ ‬به‭ ‬حد‭ ‬مجاز‭ ‬سیگنال‭ ‬خطا‭ ‬خاموش،‭ ‬و‭ ‬سیگنال‭ ‬DELAY‭ ‬روشن‭ ‬می‌شود‭ ‬و‭ ‬پس‭ ‬از‭ ‬سپری‭ ‬شدن‭ ‬زمان‭ ‬تنظیم‭ ‬شده‭ ‬مجددا‭ ‬رله‭ ‬وصل‭ ‬خواهد‭ ‬شد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

• ویژگی های محافظ بوبین کنتاکتور برنا الکترونیک

  تلفات داخلی : 3 وات

  محدوده ولتاژ 170 تا 248 ولت

  دارای یک رله تک کنتاکت

  IP = 20

  عمر رله : الکتریکال 100000 بار قطع و وصل / مکانیکال 1000000 بار قطع و وصل

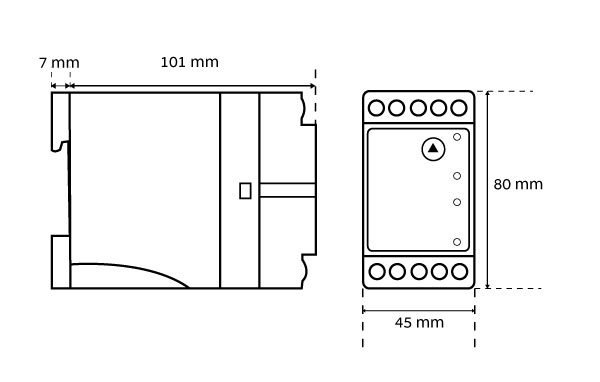

ابعاد
