ویژگی‌های رله فیندر 12 ولت دو کنتاکت 40.52.9.012
رله 40.52.9.012 همان‌طور که گفته شد دارای ولتاژ بوبین 12 ولت DC است. توان مصرفی بوبین این رله 1.2 وات می‌باشد. در کنتاکت های این رله از آلیاژ نقره برای رسانایی بهتر کنتاکت ها استفاده‌شده و حداکثر جریان عبوری از کنتاکت های این رله برابر 8 آمپر در ولتاژ 220 ولت AC است. مدت‌زمان برق‌دار شدن بوبین تا وصل شدن کنتاکت‌ها و ایجاد خروجی 7 میلی‌ثانیه است. عمر مکانیکی این رله یعنی تعداد دفعاتی که کنتاکت های یک رله بدون بار (بدون عبور جریان) می‌تواند قطع و وصل گردد 10000000 دفعه و تعداد دفعاتی که کنتاکت های یک رله با بار (عبور جریان) می‌تواند قطع و وصل گردد 100000 دفعه می‌باشد. از دیگر ویژگی‌های این رله می‌توان به مقاومت در برابر ارتعاشات و شوک‌های وارد بر رله اشاره کرد؛ بنابراین می‌توان این رله را در دستگاه‌هایی که دارای ارتعاشات زیادی هستند با خیال آسوده استفاده کرد. دمای کارکرد این رله از 85~40- درجه سانتی‌گراد است. حداکثر ولتاژ قطع و وصل کنتاکت ها 400 ولت می‌باشد. همچنین با استفاده از این رله می‌توان یک موتور تک فاز 0.3 کیلووات 220 ولت AC را راه‌اندازی نمود.

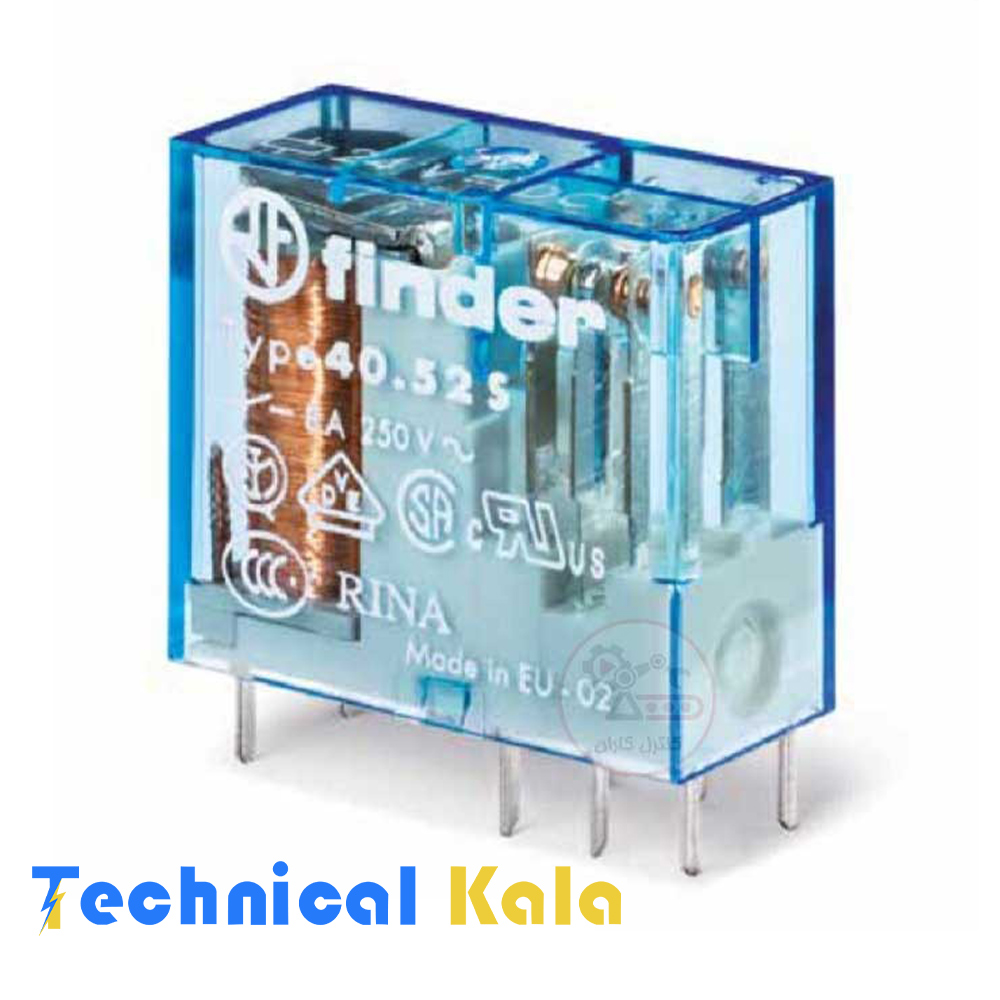

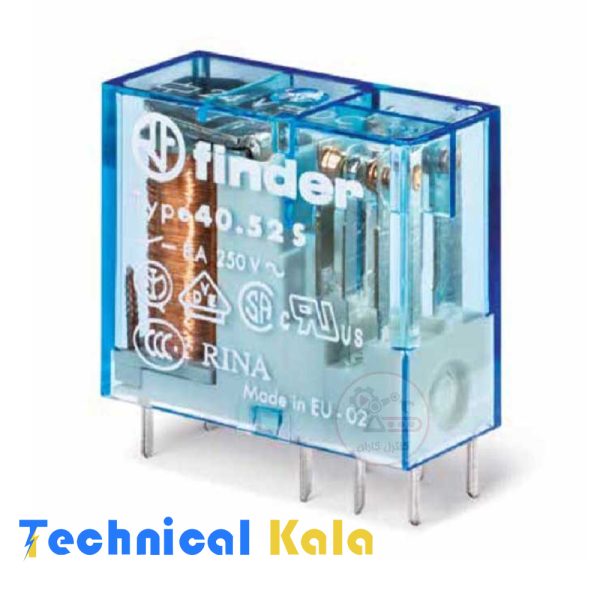

بررسی طراحی و شکل ظاهری رله 40.52.9.012
این رله با طراحی خوبی که دارد دارای ظاهری زیبا می‌باشد. بدنه شیشه‌ای این رله باعث پیدا بودن نحوه عملکرد و زمان عملکرد این رله در مدارات می‌باشد. رنگ آبی بدنه این رله نمایانگر ولتاژ بوبین DC آن می‌باشد. به‌طورکلی می‌توان گفت علاوه بر کیفیت بالای این رله، نقش ظاهر زیبای آن در محبوبیت و استفاده بالای این رله در ایران بی‌تأثیر نبوده است.
راهنمای انتخاب رله فیندر سری 40:
برخی از ویژگی‌های اساسی محصول مانند تعداد کنتاکت، ولتاژ بوبین، AC و یا DC بودن و غیره را می‌توان از کد رله به دست آور. در شکل زیر به نحوه کدگذاری سری 40 پرداخته‌شده است.
در انتخاب یک رله به چه نکاتی باید توجه کرد؟
- مقدار ولتاژ و جریان قابل‌تحمل کنتاکت ها
- مقدار ولتاژ و جریان بوبین رله
- تعداد کنتاکت ها موردنیاز
- شکل ظاهری رله
ابعاد و اندازه رله فیندر سری 40.52
اندازه رله و پایه‌های آن جهت جایگزین کردن رله و یا انتخاب سوکت آن و حتی طراحی تابلو برق بسیار مهم است. ازاین‌جهت ابعاد رله 40.52.9.012 برحسب میلی‌متر به‌صورت زیر می‌باشد:
