ترمینال پیچی:
ترمینال پیچی دارای یک بدنه استوانه ای شکل پلاستیکی می باشد که درون آن رزوه هایی هادی قرار دارد. برای اتصال دو یا چند رشته سیم، باید سر لخت شده سیم ها را به هم بپیچید و سپس آن را درون ترمینال قرار داده و ترمینال را بپیچید. در این صورت سیم ها حتی تحت کشش هم از یکدیگر جدا نخواهند شد.

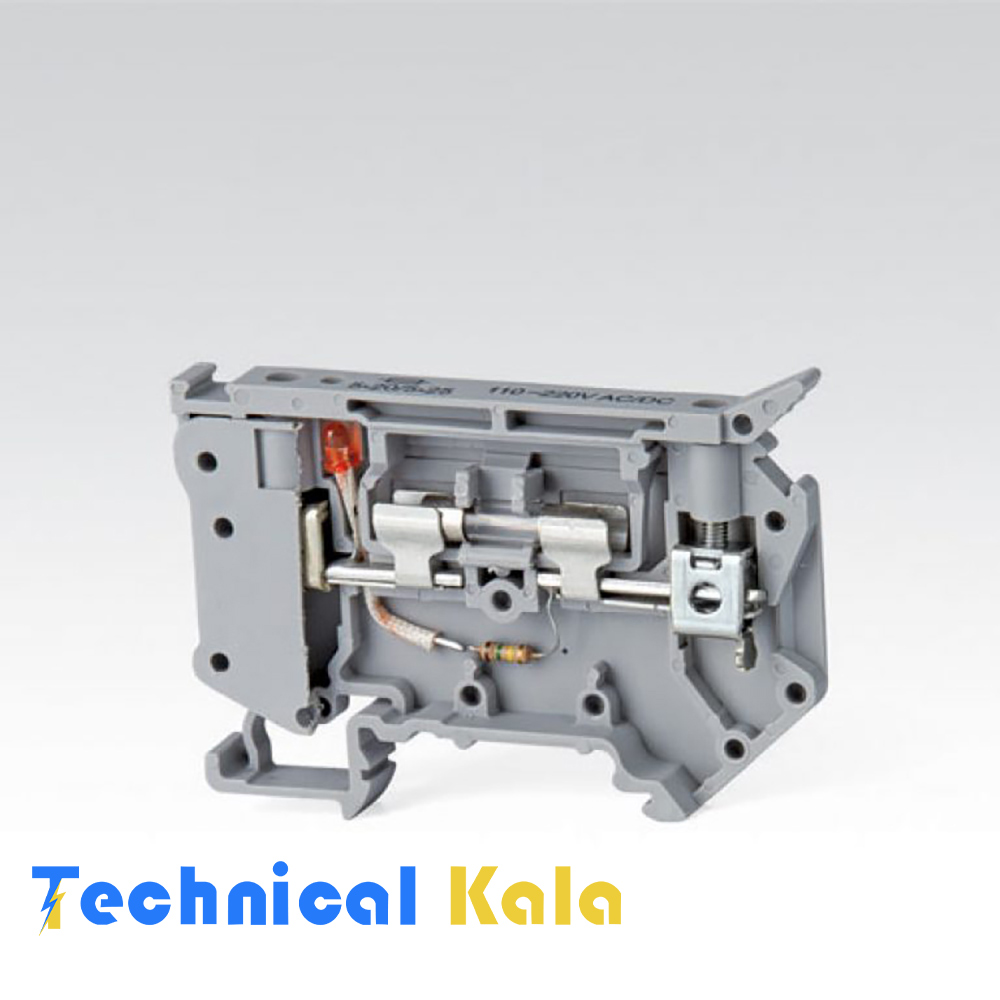

ترمینالهای فیوزی سری RFT5 شامل دو بخش می باشد: بخش اول قسمت اصلی ترمینال و بخش دوم اهرم ترمینال که حامل فیوز می باشد. این سری از ترمینال مجهز به چراغ هشدار دهنده (Neon lamp ،LED) بوده و چنانچه فیوز به اصطلاح بسوزد چراغ مربوطه روشن می شود و این هشداری جهت وجود عیب در مدار مربوطه است. از مزایای ترمینالهای فیوزی رعد تعبیه قسمتی جهت قرار گرفتن فیوز یدک شیشه ای در اهرم ترمینال می باشد تا در موقع لزوم از آن استفاده گردد. در ترمينال نوع RDT2.5-CFC و RDT2.5-CFCLD قابليت جايگذاری و يا برداشتن راحت فيوز توسط کلاهک نصب شده بر روی بدنه اصلی ترمينال و همچنين جداسازی مدارات هشدار دهنده فيوزی از بدنه اصلی ترمينال با جدا کردن کلاهک از آن به راحتی ميسر بوده و اين ترمينال را از انواع ترمينالهای فيوزی مجزا ساخته است.
مشخصات فنی:
- مدل : RFT5-LD
- ولتاژ : (24-48VAC/DC),(110-220VAC/DC)
- جریان : 6.3 آمپر
- سطح مقطع : (mm2) 4
-
نوع ريل : G32, TH35-7.5,15
- جامپر از كنار : JEB10-6 , JEB3-6 , JEB2-6
- شماره و حروف ترمينال : NS8
