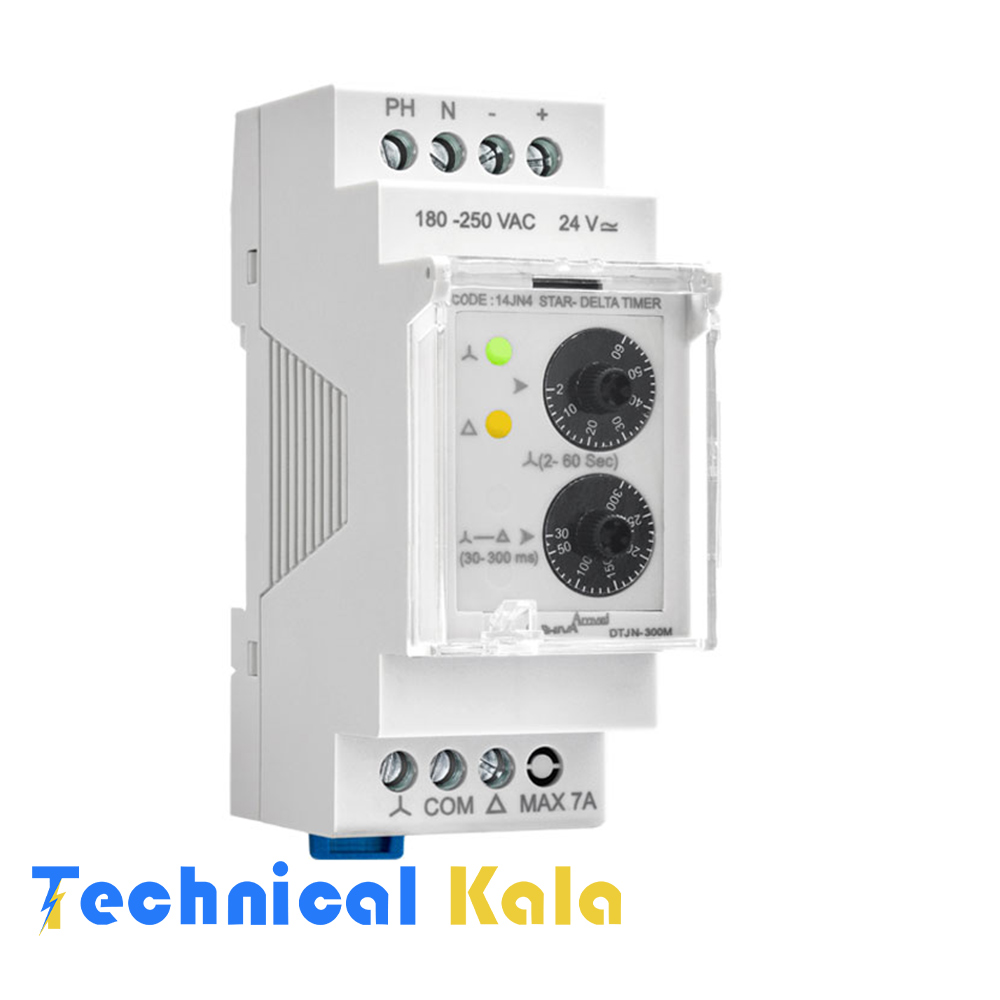

ویژگی تایمر ستاره مثلث شیواامواج
• تغذیه دستگاه AC وDC
• قابلیت تنظیم وصل رله ستاره
• قابلیت تنظیم زمان بین قطع رله ستاره و وصل رله مثلث
• داراری دو عدد نشانگر
•
:وصل رله ستاره
•
:وصل رله مثلث
• دارای دو رله مجزا
طرز کار دستگاه
با وصل ولتاژ 220VAC به ترمینال های N,PH یا 24VACDC به ترمینال های +،-و LEDروشن و رله ستاره مثلث می شود.(وصل کنتاکت COM به )
زمان وصل رله ستاره با پیچ تنظیم قابل تنظیم در محدوده 60-2 ثانیه می باشد. بعد از سپری شدن این زمان رله ستاره قطع می شود. با گذشت زمان بین قطع رله ستاره و وصل رله مثلث که قابل تنظیم با پیچ → در محدوده 300-30 میلی ثانیه می باشد، LED روشن و رله مثلث وصل می گردد.(وصل کنتکات COM به )
زمان بین قطع وصل رله ستاره و وصل رله مثلث جهت اطمینان از قطع شدن کنتاکتور ستاره ، قبل از وصل شدن کنتاکتور مثلث می باشد.
